Afficheur CANchecked Ford Focus MK2

Manomètre CANchecked MFD28 GEN 2 OBD2 pour Ford Focus MK2 - Écran de 2,8 pouces

Les nouveaux affichages CANchecked de deuxième génération (GEN 2) offrent :

- Des graphismes améliorés avec un meilleur anti-aliasing

- Complètement tactile au lieu d'une pointe tactile

- Les widgets sont réglables plus précisément

- Nouvelles fonctions d'avertissement pop-up

Qu'est-ce que CANchecked ?CANchecked est un système qui comprend des écrans, des jauges, des logiciels et des capteurs, permettant l'affichage visuel de données moteur importantes telles que la température d'huile, la pression de suralimentation, la température des gaz d'échappement, etc. Ces données peuvent être affichées soit via le protocole CAN Bus, soit via l'OBD2 (en fonction des valeurs de l'ECU), soit via des capteurs analogiques supplémentaires. Cela permet aux conducteurs de surveiller en temps réel les paramètres clés de leur moteur et de prendre des décisions éclairées en fonction de ces informations.

Caractéristiques principales :

- Écran tactile capacitif de 2,8 pouces avec support spécifique au véhicule pour la sortie d'air

- Affichage des valeurs OBD 2 (câble adaptateur inclus)

- Mémoire de 8 Go sur carte SD

- Jusqu'à 10 pages d'affichage librement configurables

- Connexion via le port OBD 2 du véhicule

- Deux entrées numériques et quatre entrées analogiques pour capteurs de 0 à 5 V (par exemple, pression d'huile, pression de carburant, température d'échappement avec adaptateur et pression de suralimentation)

- Fonction de shift light optionnelle

- Compteur de performances (mesure par exemple le temps de 100 à 200 km/h)

- Valeurs d'avertissement minimales et maximales individuelles

- Fonction pop-up lorsque les valeurs dépassent ou tombent en dessous des seuils

- Luminosité de l'écran réglable.

Vues :

- 10 pages configurables librement

- Jusqu'à 17 widgets par page

- 10 types de widgets différents (nombre numérique, barre, vitesse, aiguille simple, log, Tableswitch, image (à partir de la carte SD), nombre, affichage circulaire, Haldex) - Les widgets peuvent être déplacés et redimensionnés par glisser-déposer

- Possibilité d'ajustement des couleurs en fonction des widgets

En alternative, le configurateur en ligne est disponible. Ici, les vues peuvent être créées à l'avance, puis copiées sur la carte SD via la fonction d'exportation.

Performances de l'écran :

L'intégration CAN haute vitesse vous donne accès à jusqu'à 128 capteurs du véhicule que vous pouvez afficher en temps réel. Échangez les capteurs instantanément en utilisant l'écran tactile de 2,8"/3,2" et configurez des plages personnalisées et des avertissements pop-up à l'aide du logiciel DSS.

Diagnostics :

Faites glisser votre doigt vers le bas à partir de n'importe quelle page pour diagnostiquer les anomalies à la volée. CANchecked peut lire, diagnostiquer et effacer les codes moteur, ABS, Transmission, ESP, TPMS et autres systèmes.

Enregistrement des données :

Accès facile à l'enregistrement sur demande et sauvegarde sur la carte SD interne.

Installation Plug & Play :

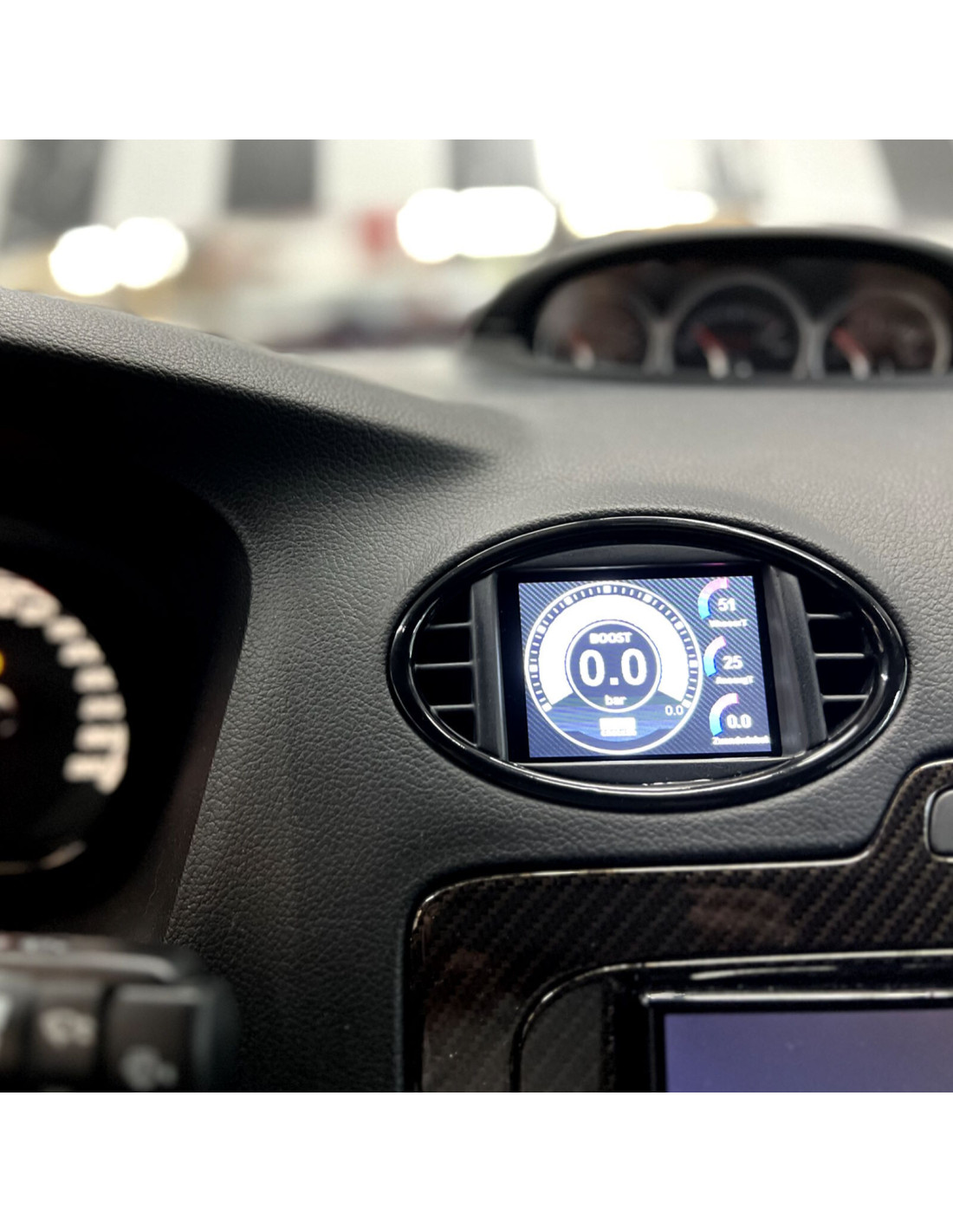

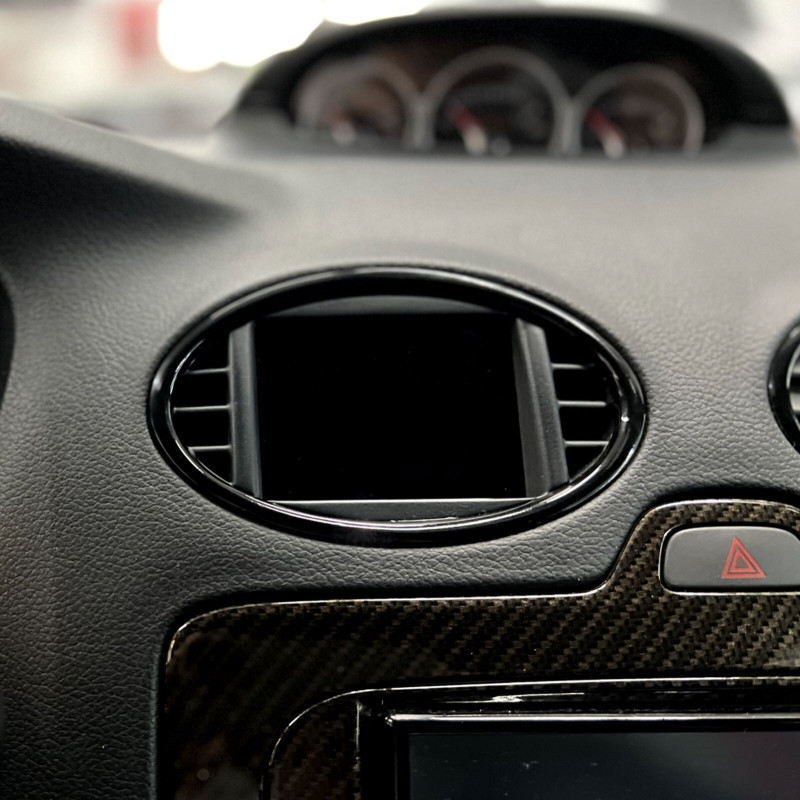

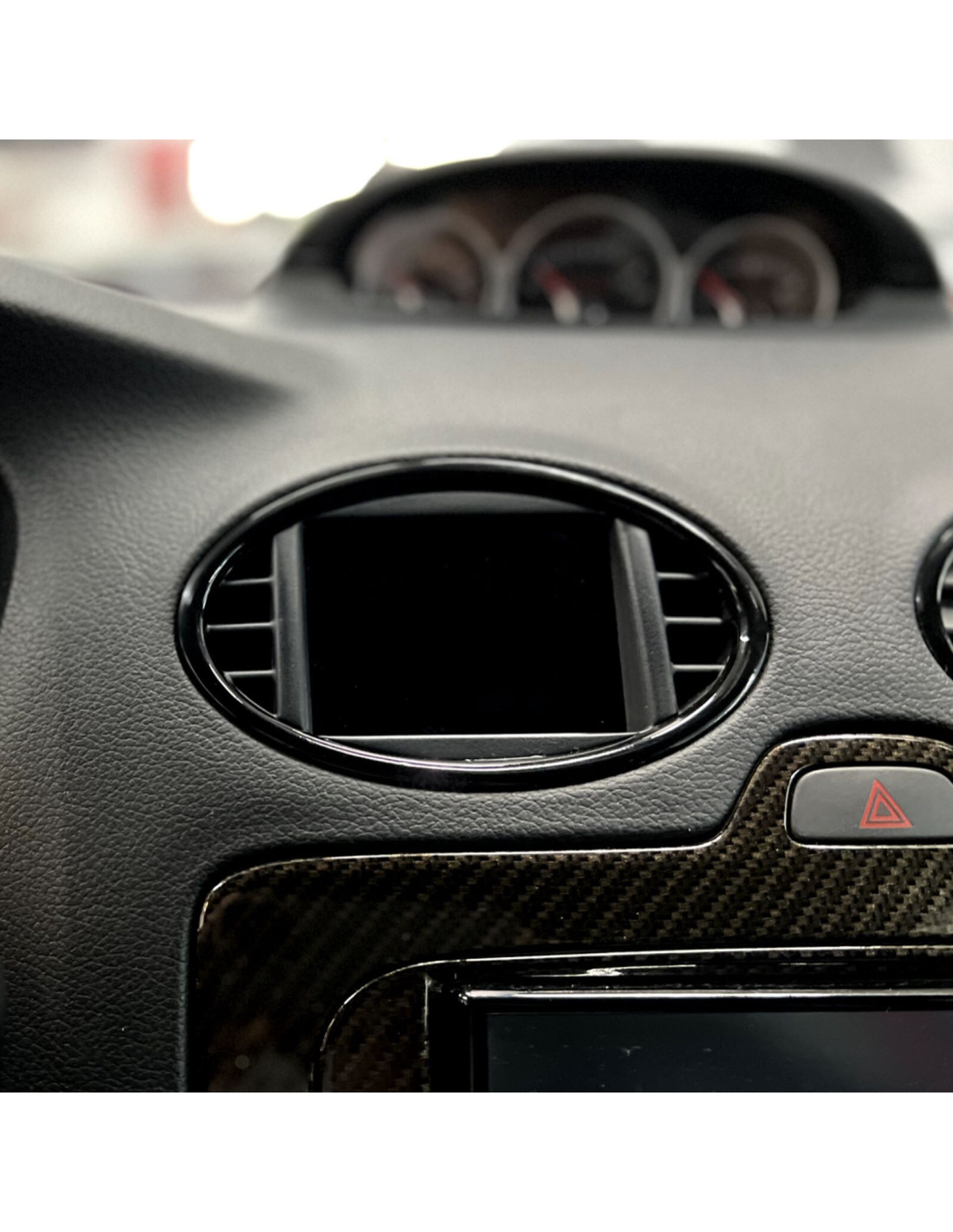

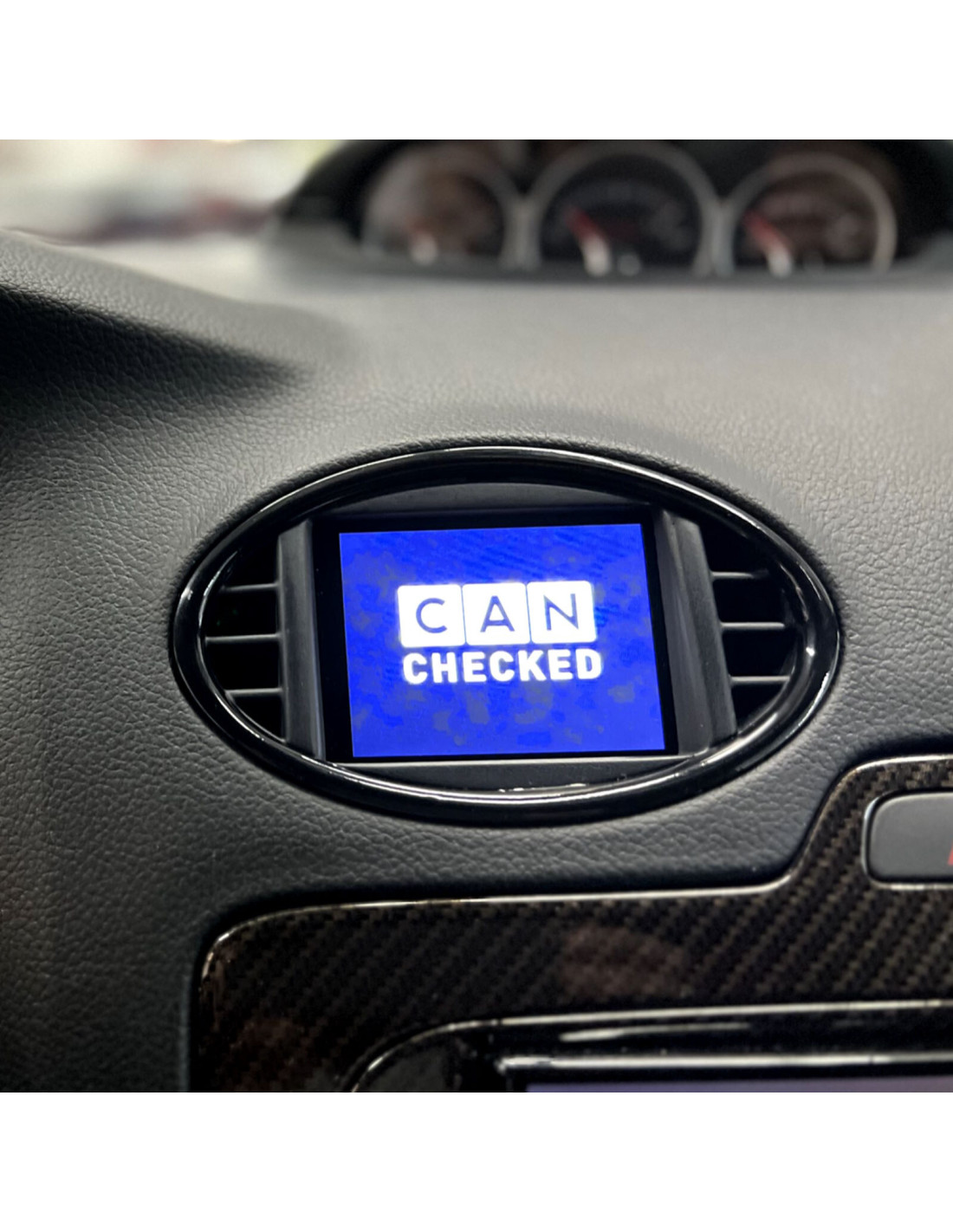

CANchecked est conçu avec précision et s'intègre parfaitement à l'intérieur de votre véhicule tout en conservant la fonctionnalité de la sortie d'air de votre voiture.

Fonctionnalités extensibles :

4 entrées analogiques et 2 entrées numériques vous permettent de surveiller des capteurs et des dispositifs tiers. Les licences futures en développement permettront l'intégration de commandes de transmission intégrale Haldex, de systèmes d'injection d'eau-méthanol et de systèmes de carburant à l'éthanol.

Écrans personnalisables et apparence graphique :

CANchecked est livré avec six tableaux de bord préinstallés. Un total de dix pages d'affichage peuvent être personnalisées à l'aide du logiciel inclus et de la bibliothèque de widgets.

Vous pouvez utiliser le logiciel de configuration de l'affichage CANchecked pour télécharger vos propres graphiques.
Ils doivent être dans le format suivant : Type d'image : fichier BMP 24 bits (R8 G8 B8)
Dimensions : Fond d'écran : 320 pixels X 240 pixels, Manomètre de suralimentation : 240 pixels X 240 pixels, Tachymètre : 160 pixels X 160 pixels
En téléchargeant vos propres graphiques dans ces spécifications, vous pouvez personnaliser l'apparence du manomètre de suralimentation sur votre affichage CANchecked pour correspondre à l'esthétique de votre voiture.

Vos données, comme vous le souhaitez !

CANchecked peut afficher jusqu'à dix pages et a accès à 128 capteurs de votre véhicule. Utilisez l'écran tactile pour naviguer entre chaque page et choisissez quel capteur vous souhaitez afficher. Besoin de plus d'options de personnalisation ? Vous pouvez personnaliser vos vues en modifiant les graphiques, les capteurs et les widgets à l'aide du logiciel DSS fourni. Nous avons préchargé quelques exemples sur votre écran CANchecked pour vous aider à démarrer.

Accessoires optionnels CANchecked :

Une large gamme de capteurs tels que la température de l'huile et de l'eau, la pression de suralimentation, la pression de l'huile et du carburant, etc.

Licence Haldex pour GEN 1 et GEN 2 disponible en option

Adaptateur série (VEMS + Ecumaster sans CAN)

Autres intégrations spécifiques au véhicule

Contenu de la boîte :

- Écran CANchecked de 2,8 pouces

- Support spécifique au véhicule pour la sortie d'air

- Ensemble de câbles

- Câble adaptateur OBD 2 (1,5 mètres)

- Vis de fixation

- Carte micro SD de 8 Go

- Adaptateur de carte micro SD

- Guide de démarrage rapide

Si disponibles, les manuels d'installation peuvent être trouvés sur le site CANchecked.

L'affichage peut être configuré de manière personnalisée via le site web. Le convertisseur dbc pour le protocole CAN Bus et le configurateur en ligne pour les widgets permettent également de les configurer via l'écran tactile.

La plage de température de l'affichage est de -10°C à 70°C.

Une tension d'alimentation de 12V est requise, tandis que 5V ou 24V sont facultatifs.
