Afficheur CANchecked VW Golf 4 (derniers modèles/post-facelift)

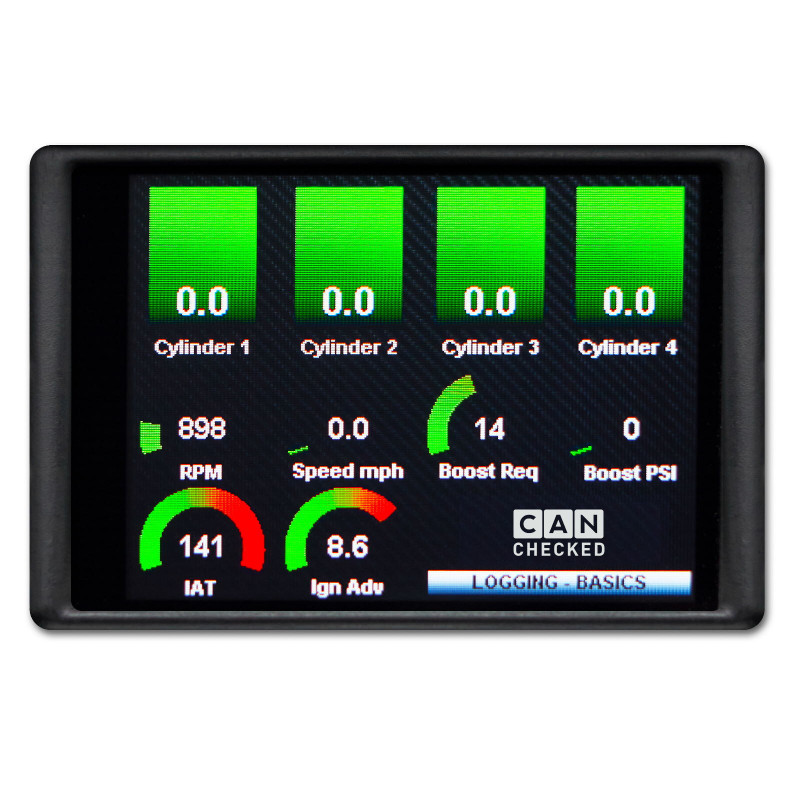

Manomètre CANchecked MFD28 GEN 2 CAN Bus OBD 2 pour VW Golf 4 (derniers modèles/post-facelift) - Écran de 2,8 pouces

Les nouveaux affichages CANchecked de deuxième génération (GEN 2) offrent :

- Des graphismes améliorés avec un meilleur anti-aliasing

- Complètement tactile au lieu d'une pointe tactile

- Les widgets sont réglables plus précisément

- Nouvelles fonctions d'avertissement pop-up

Qu'est-ce que CANchecked ? Les affichages, jauges, logiciels et capteurs CANchecked permettent l'affichage visuel des données importantes du moteur, telles que la température de l'huile, la pression de suralimentation, la température des gaz d'échappement, etc.
Cela peut être réalisé soit via le bus CAN, soit via l'OBD 2 (en fonction des valeurs de l'ECU), ou encore via des capteurs analogiques supplémentaires.

Caractéristiques principales :

- Contrôle des systèmes d'embrayage Haldex GEN 1 et GEN 2 (Audi/VW) (en option via une licence)

- Écran tactile capacitif de 2,8 pouces avec support spécifique pour la ventilation du véhicule

- Affichage des valeurs via le bus CAN, les ECU autonomes et les valeurs OBD 2* (*pour les voitures avec le protocole OBD 2)

- Mémoire de 8 Go sur carte SD

- Jusqu'à 10 pages d'affichage configurables librement

- Connexion via le port OBD 2* de la voiture

- Deux entrées numériques et quatre entrées analogiques pour des capteurs de 0 à 5V (par exemple, pression d'huile, pression de carburant, température d'échappement (avec adaptateur) et pression de suralimentation)

- Fonction de voyant de changement de vitesse en option

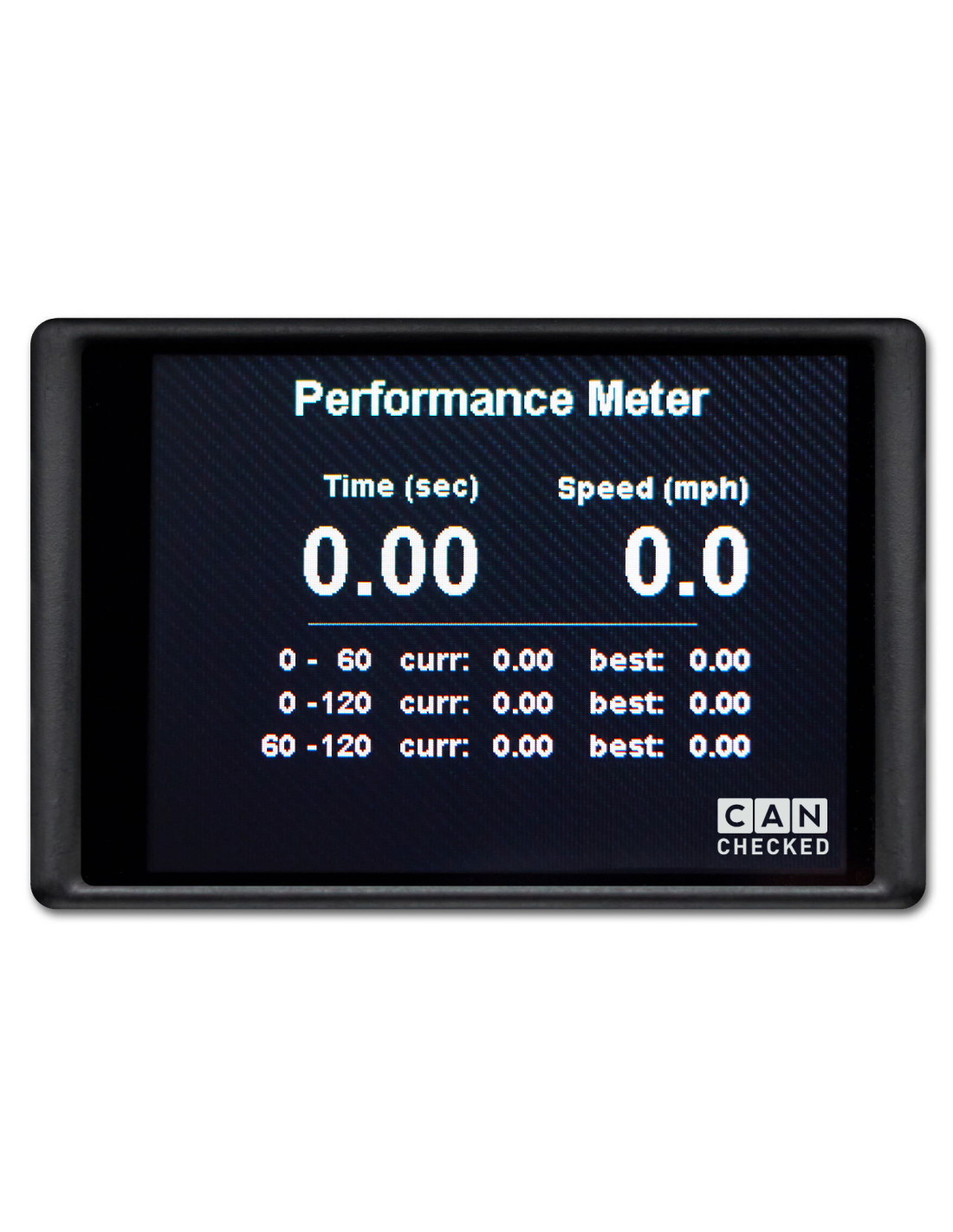

- Indicateur de performance (mesure par exemple le temps de 100 à 200 km/h)

- Valeurs d'avertissement minimum et maximum individuelles

- Fonction de fenêtre contextuelle lorsque les valeurs dépassent ou sont inférieures aux seuils

- Luminosité de l'écran réglable

Vues :

- 10 pages à configurer librement

- Jusqu'à 17 widgets par page

- 10 widgets différents (nombre numérique, barre, vitesse, pointeur unique, journal, Tableswitch, image (de la carte SD), nombre, affichage circulaire, Haldex) - Widgets déplaçables et redimensionnables par glisser-déposer

- Possibilité d'ajustement de couleur en fonction des widgets

En alternative, le configurateur en ligne DSS est disponible. Ici, les vues peuvent être configurées via USB pendant l'utilisation.

Performances de l'écran :

L'intégration CAN à haute vitesse vous donne accès à jusqu'à 128 capteurs de véhicule que vous pouvez visualiser en temps réel.
L'écran tactile de 2,8" / 3,2" vous permet de changer de capteurs en cours de route et de configurer des plages personnalisées et des alertes avec le logiciel DSS.

Diagnostics :

Balayez vers le bas depuis n'importe quelle page pour diagnostiquer instantanément la mémoire de défaut de l'ECU. CANchecked peut lire, diagnostiquer et effacer les défauts du moteur en texte clair.

Enregistrement de données :

Accès facile à l'enregistrement à la demande et sauvegarde sur la carte SD interne.

Installation Plug & Play

CANchecked est conçu avec précision et s'intègre parfaitement à l'intérieur de votre véhicule tout en conservant la fonctionnalité de la grille d'aération.

Fonctionnalités extensibles :

4 entrées analogiques et 2 entrées numériques permettent la surveillance de capteurs et de dispositifs provenant d'autres fabricants.
Les licences futures en cours de développement permettront l'intégration des commandes de transmission intégrale Haldex, des systèmes d'injection d'eau-méthanol et des systèmes de carburant à l'éthanol.

Écrans personnalisables et apparence graphique :

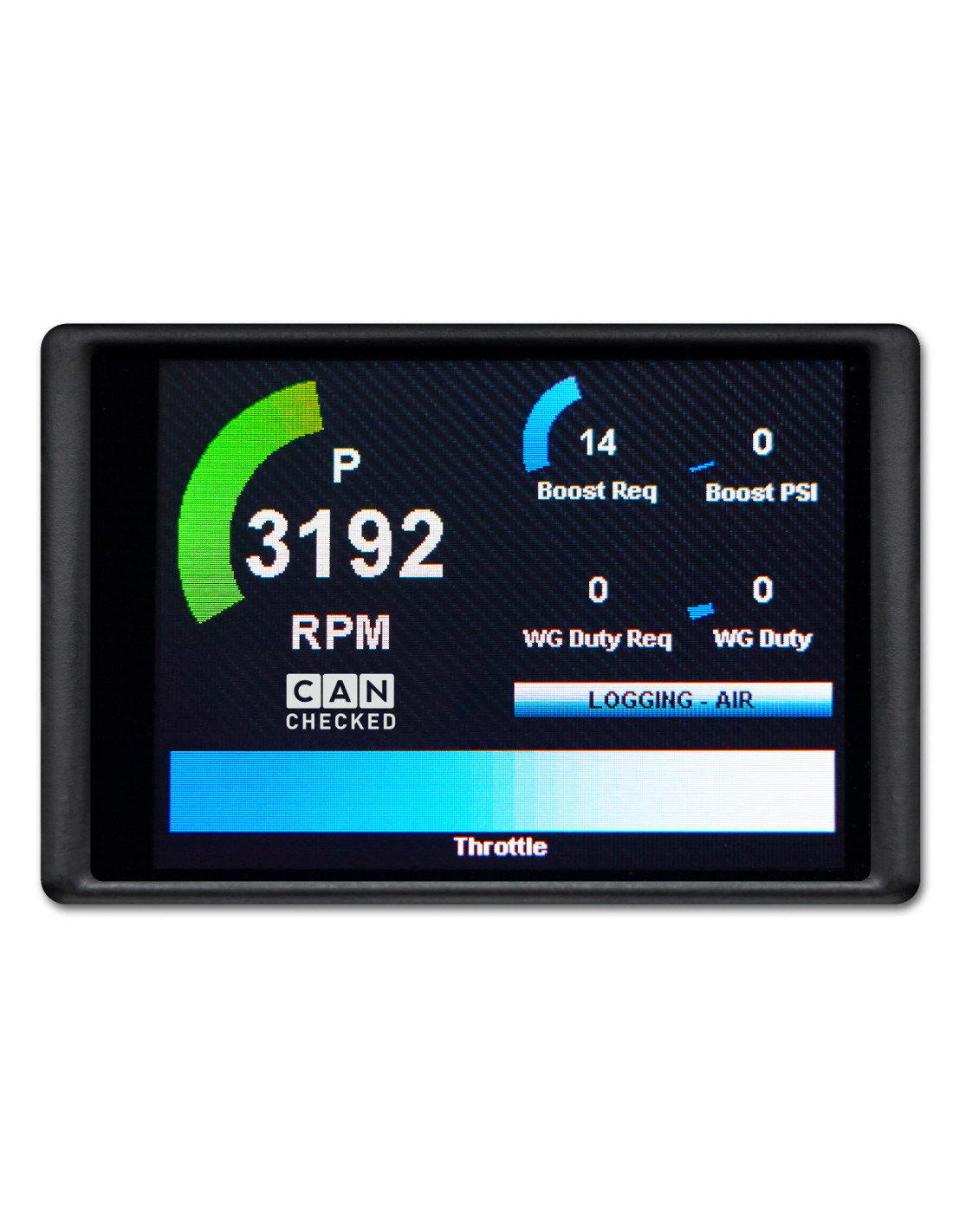

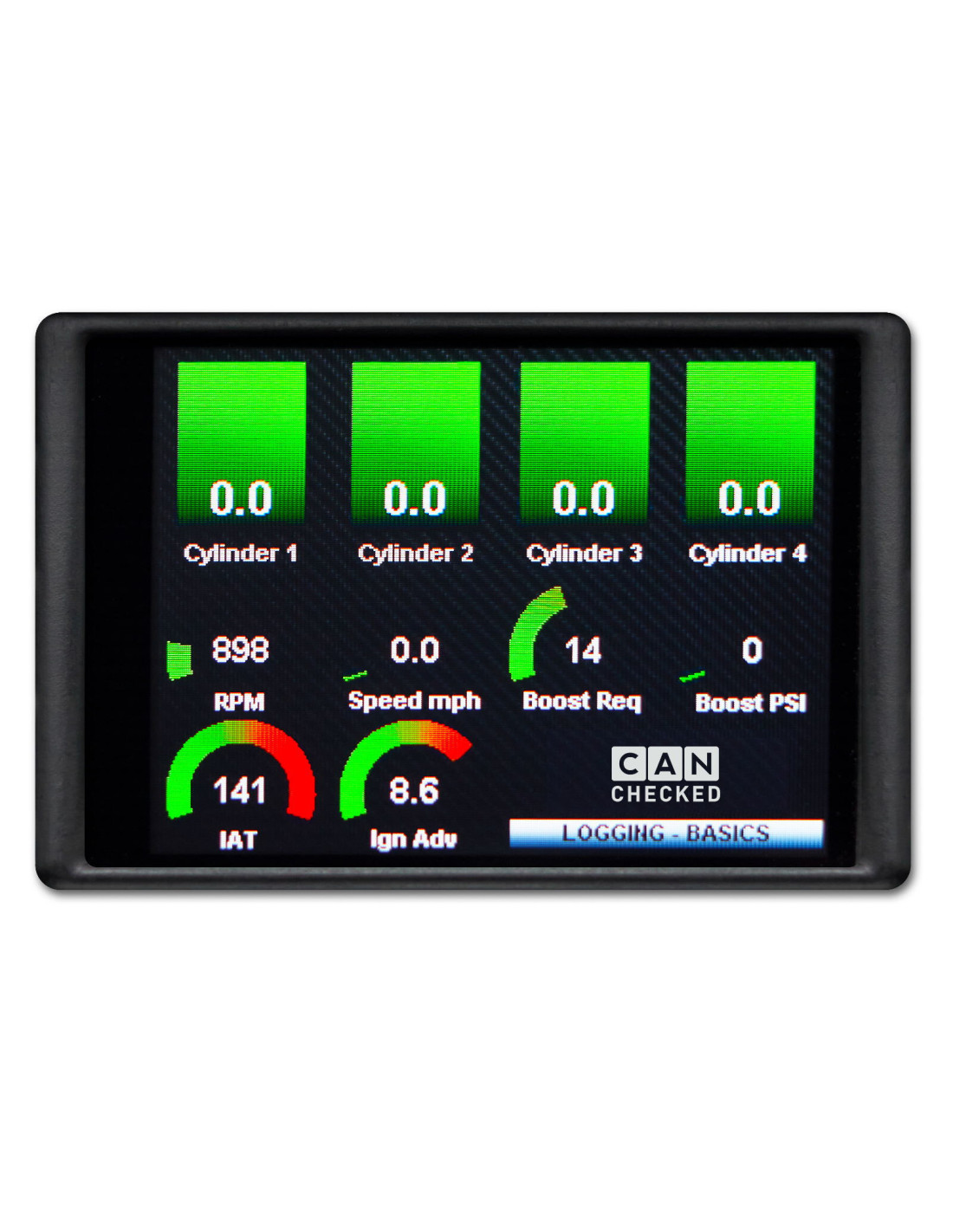

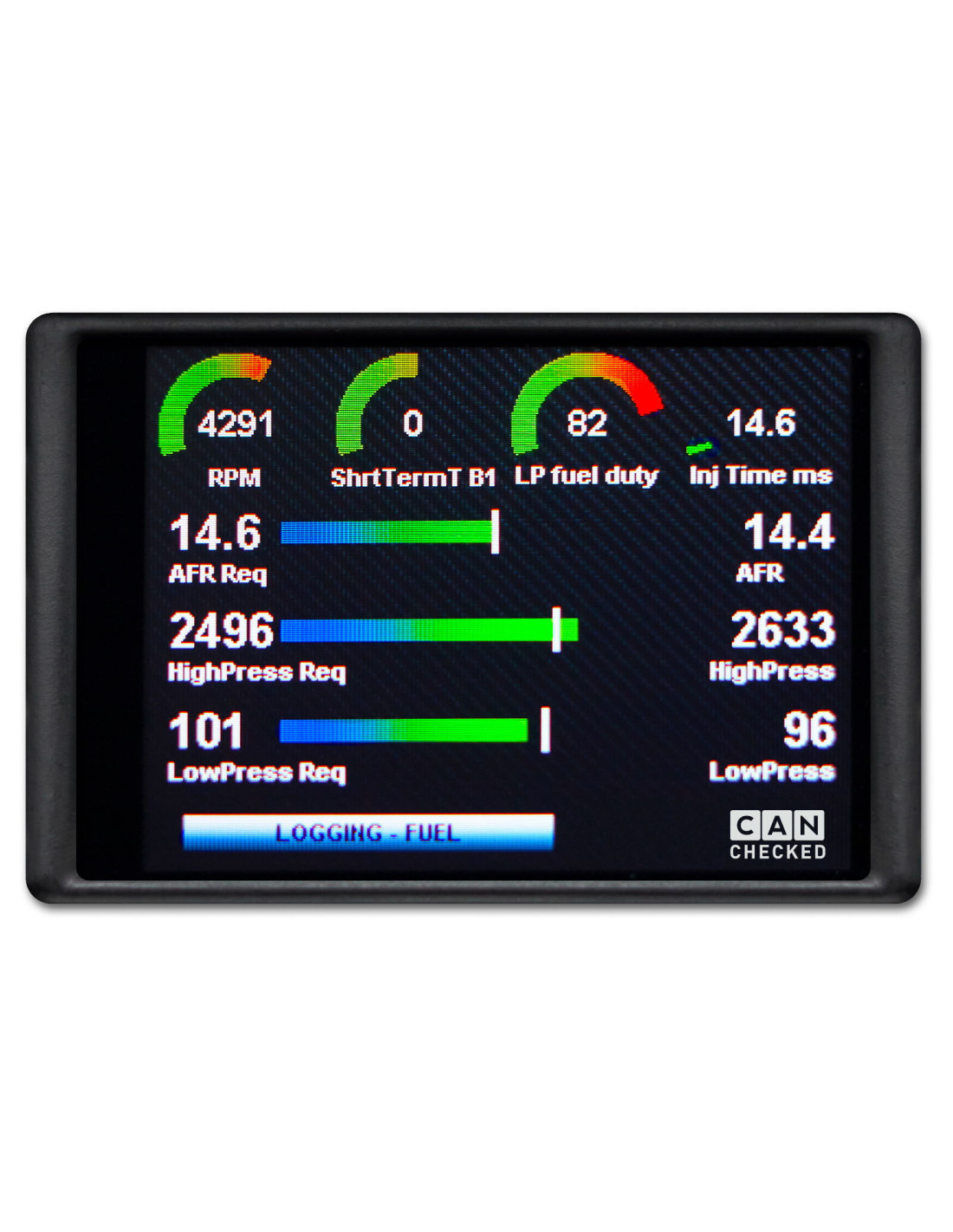

CANchecked est livré avec six tableaux de bord préinstallés. Un total de dix pages d'affichage peuvent être personnalisées à l'aide du logiciel inclus et de la bibliothèque de widgets.

Vous pouvez utiliser le logiciel de configuration de l'affichage CANchecked pour télécharger vos propres graphiques.
Ils doivent être dans le format suivant : Type d'image : fichier BMP 24 bits (R8 G8 B8)

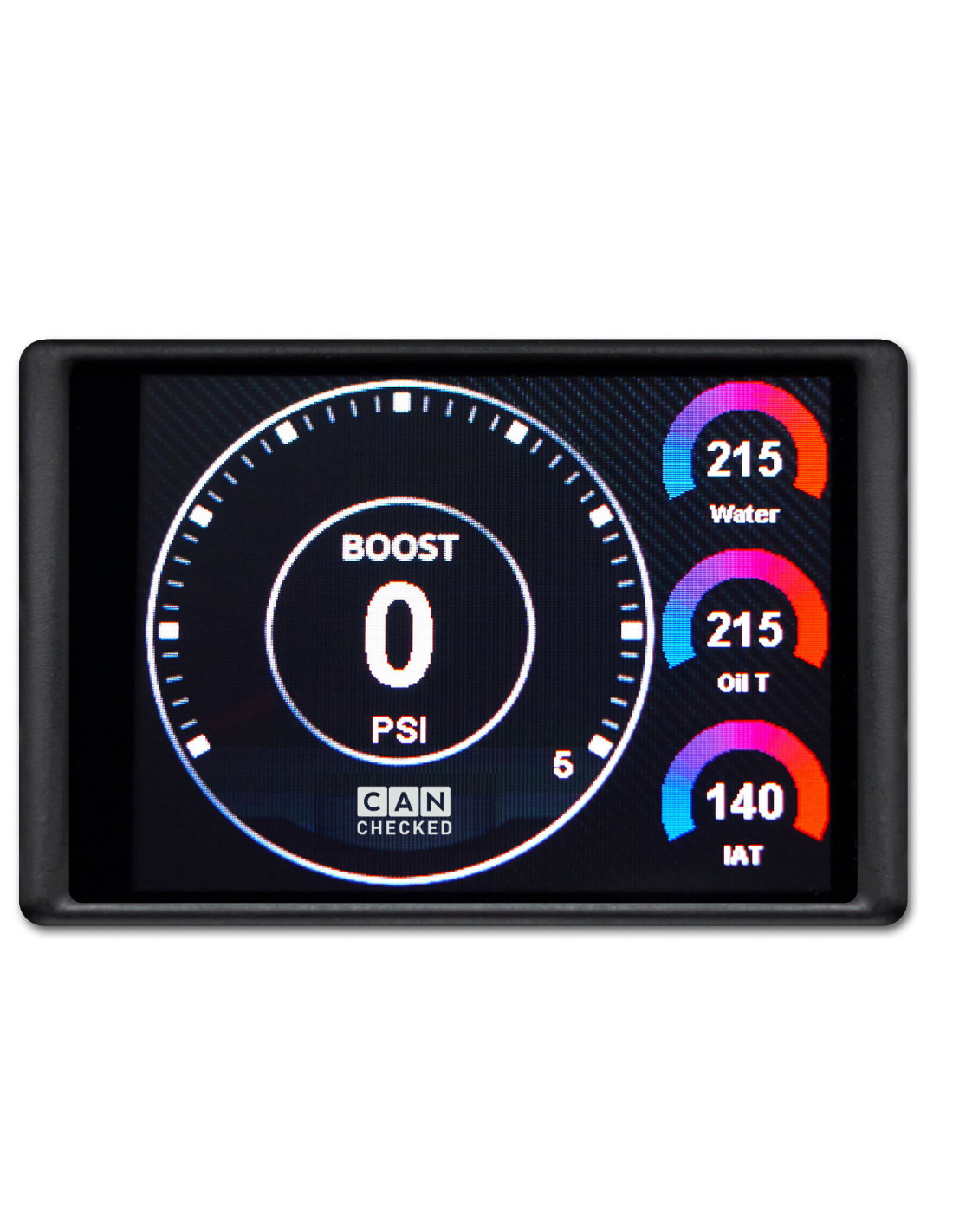

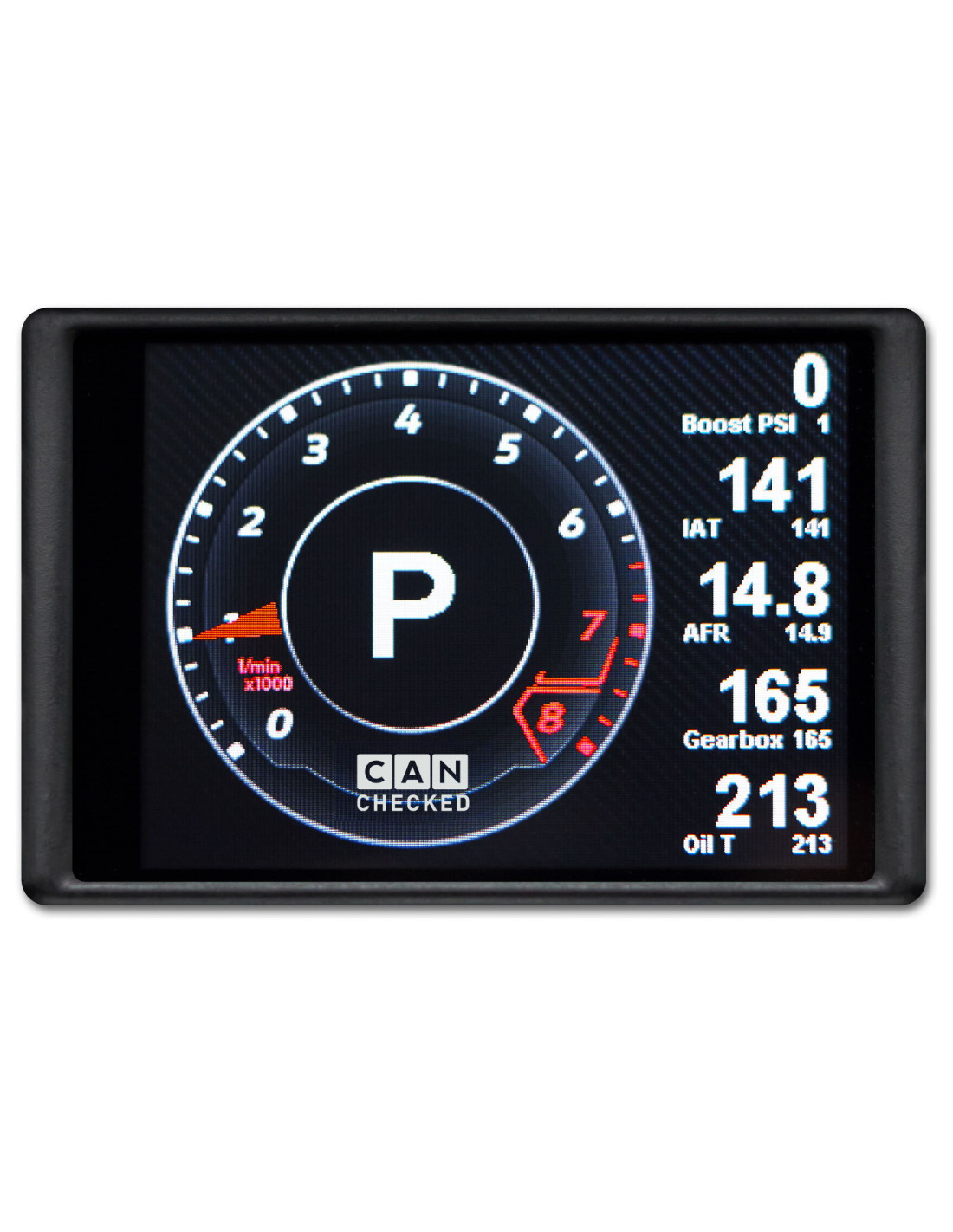

Dimensions : Fond d'écran : 320 pixels X 240 pixels, Manomètre de suralimentation : 240 pixels X 240 pixels, Tachymètre : 160 pixels X 160 pixels En téléchargeant vos propres graphiques dans ces spécifications, vous pouvez personnaliser l'apparence du manomètre de suralimentation sur votre affichage CANchecked pour correspondre à l'esthétique de votre voiture.

Vos données, comme vous le souhaitez !

CANchecked peut afficher jusqu'à dix pages et avoir accès à jusqu'à 128 capteurs sur votre véhicule.
Utilisez l'écran tactile pour naviguer entre les pages et sélectionner le capteur que vous souhaitez afficher.
Besoin de plus d'options de personnalisation ? Vous pouvez personnaliser vos vues en modifiant les graphiques, les capteurs et les widgets à l'aide du logiciel DSS inclus. Nous avons préchargé quelques exemples sur votre écran CANchecked pour vous aider à démarrer.

Accessoires optionnels CANchecked :

- Une large gamme de capteurs, tels que la température d'huile et d'eau, la pression de suralimentation, la pression d'huile et de carburant, etc...

- Licence de contrôle des systèmes de transmission intégrale Haldex GEN 1 et GEN 2

- Adaptateur série (VEMS + Ecumaster sans CAN)

- Autres intégrations spécifiques au véhicule

Contenu de la boîte :

- Écran CANchecked de 2,8 pouces

- Support spécifique pour la ventilation du véhicule

- Ensemble de câbles

- Câble adaptateur OBD 2 (1,5 mètres)

- Vis de fixation

- Carte micro SD de 8 Go

- Adaptateur de carte Micro SD

- Guide de démarrage rapide

Si disponibles, les manuels d'installation peuvent être trouvés sur le site CANchecked.

L'affichage peut être configuré personnalisé via le site web. Le convertisseur dbc pour le protocole CAN Bus et le configurateur en ligne pour les widgets sont également disponibles, permettant une configuration via l'écran tactile.

La plage de température de l'écran est de -10°C à 70°C.

Une tension de 12V est requise pour l'alimentation, 5V ou 24V sont également possibles en option.
