Afficheur CANchecked Audi A3 8P avec adaptateur

Manomètre CANchecked MFD15 GEN 2 OBD2 pour Audi A3 8P - Écran de 1,5 pouces

Bordure de 52 mm avec écran de 1,5 pouces affichant les valeurs OBD2 et jusqu'à 6 capteurs simultanément

Multicompteur OLED Audi A3 8P pour ECU avec OBD2 et jusqu'à 6 capteurs externes supplémentaires

Les nouveaux affichages de deuxième génération (GEN 2) CANchecked offrent :

- Connexion WLAN via smartphone permettant la configuration de l'affichage/des widgets/des capteurs

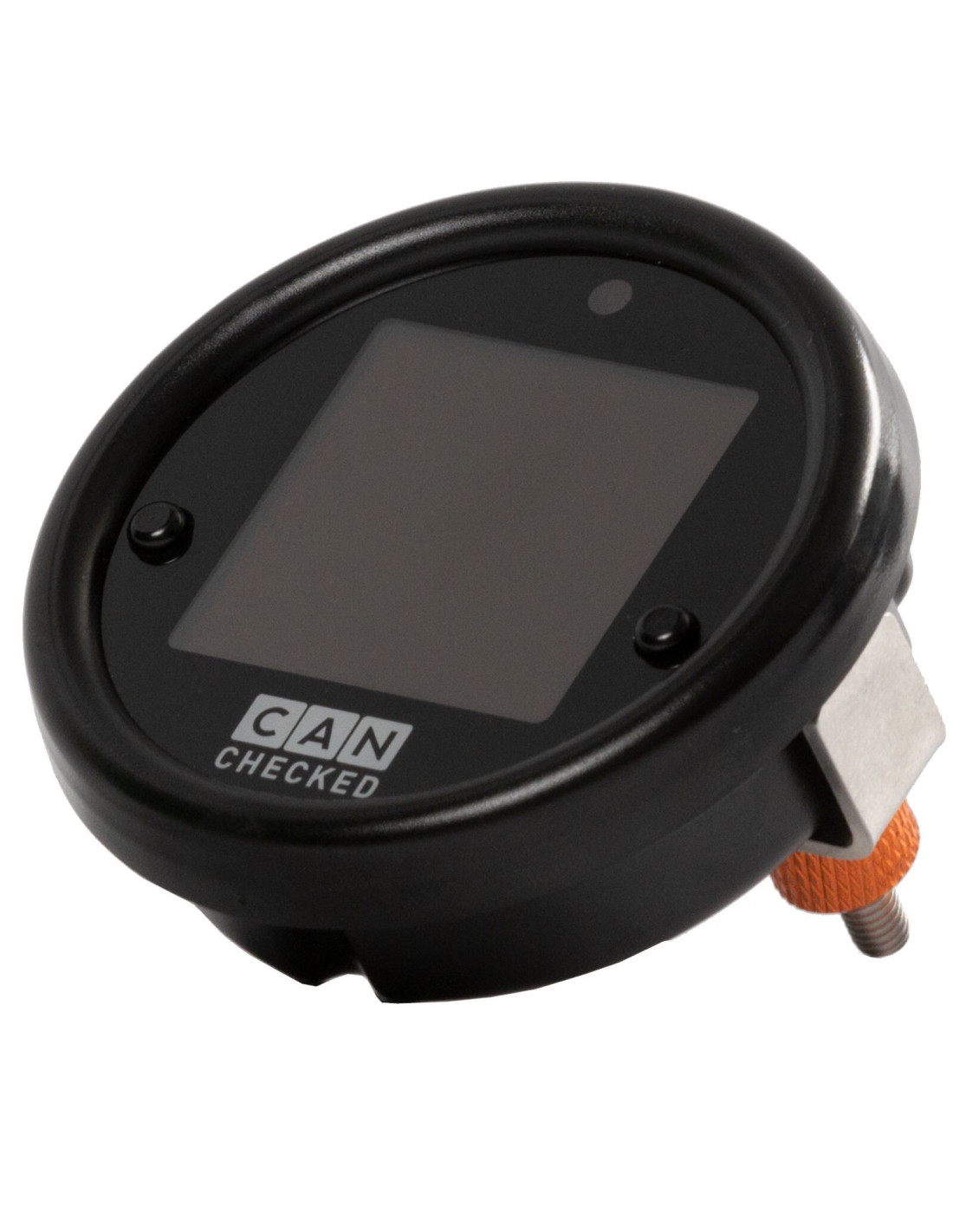

- Deux boutons latéraux directement sur l'écran - pas besoin de poser le câble et percer pour le bouton rotatif
- Glissement au lieu de toucher
- Graphiques améliorés avec un meilleur anti-crénelage
- Les widgets sont réglables de manière plus précise
- Nouvelles fonctions d'alerte pop-up
- 6 entrées analogiques au lieu de 4
- Enregistrement optionnel via smartphone
- Protocole Can Bus librement définissable (fichiers TRI comme avec MFD28/32)
- Commutation du Can Bus / Transmission analogique pour certaines unités de contrôle

Qu'est-ce que CANchecked ? Les affichages, les jauges, les logiciels et les capteurs CANchecked permettent la représentation visuelle des données moteur importantes, telles que la température de l'huile, la pression de suralimentation, la valeur lambda, la température des gaz d'échappement, etc. Cela peut être fait soit via le Can Bus (selon les valeurs de l'ECU), soit via des capteurs analogiques supplémentaires.

Le MFD 15 GEN 2 donne accès à toutes les données de l'unité de contrôle moteur. Les capteurs sont interrogés par le bus CAN à l'aide du protocole spécifique au fabricant. Nous avons optimisé le protocole pour obtenir une vitesse d'interrogation maximale. L'instrument d'affichage abordable pour les ECU OBD2 est équipé d'un écran OLED facile à lire, offrant la meilleure lisibilité même en plein soleil. Grâce à son diamètre de 52 mm, il est compatible avec de nombreuses options existantes.
L'écran MFD15 est livré avec une bordure spécifique au véhicule et s'intègre ainsi à l'intérieur comme une pièce d'origine. La ventilation reste intacte grâce aux fentes. Le fonctionnement se fait désormais à l'aide de deux boutons poussoirs nouvellement installés, un bouton rotatif est également disponible en option.
L'affichage de rétrofit convient à tous les ECU qui transmettent les données OBD2 via le Can-Bus ou l'UDS. L'affichage peut également être alimenté avec 6 valeurs provenant de capteurs analogiques externes. Cela permet également de l'utiliser comme un affichage multifonction autonome.

Caractéristiques :

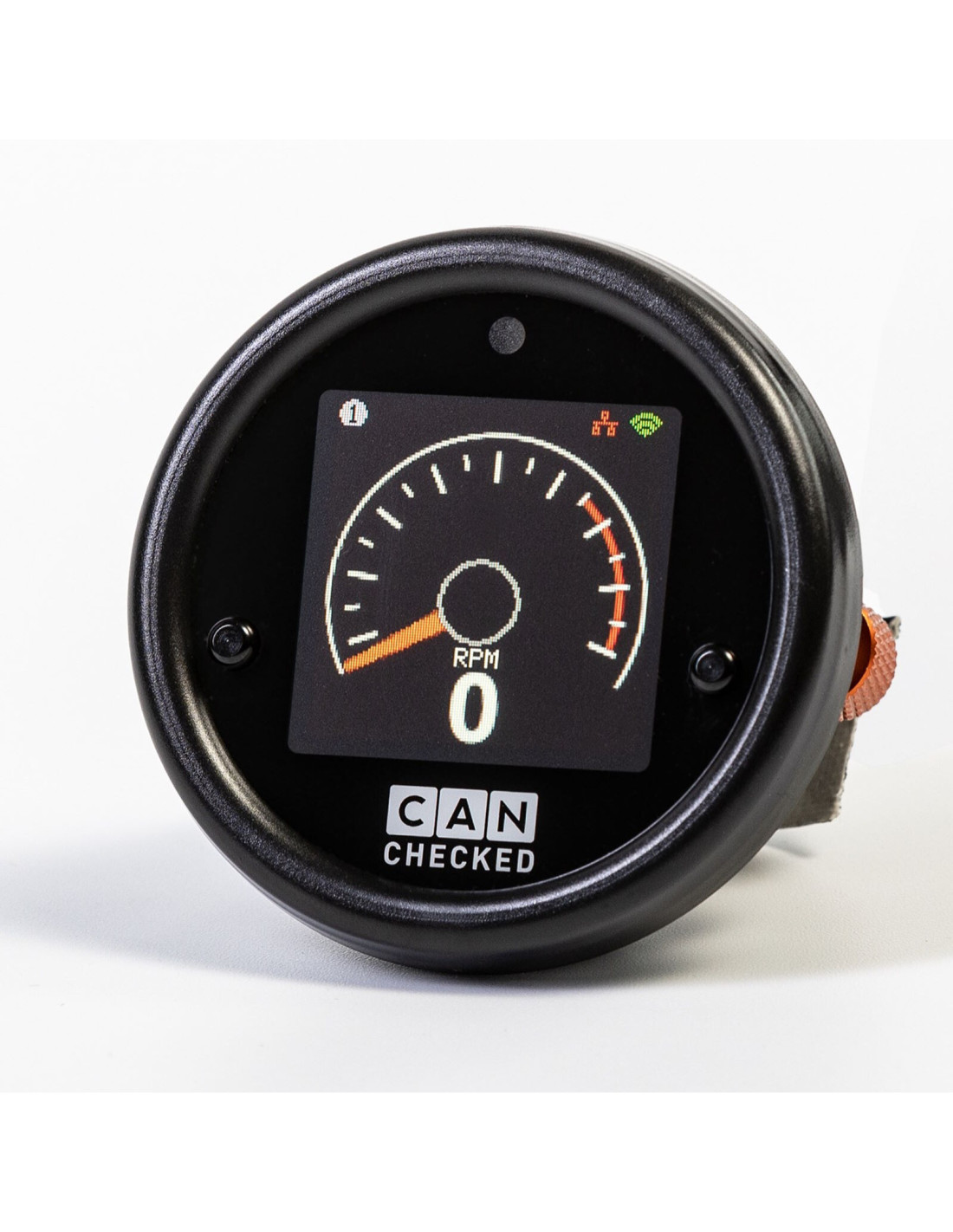

- Écran OLED de 1,5 pouces avec des dimensions standard d'instrument rond de 52 mm (comme les affichages VDO)
- Design ultra-mince - seulement 12,5 mm d'épaisseur
- Intégration parfaite dans l'intérieur du véhicule grâce à la bague d'adaptation pour le panneau de ventilation du tableau de bord
- Jusqu'à 8 fenêtres d'affichage différentes librement configurables via WLAN Connect et smartphone (le logiciel d'affichage CANchecked DSS et l'ordinateur portable sont toujours possibles)
- Les valeurs de l'ECU peuvent être affichées (connexion via la prise OBD2 (câble inclus)
- Jusqu'à 64 capteurs peuvent être interrogés, interrogation de capteurs comme des outils de diagnostic du fabricant
- 6 entrées analogiques pour les capteurs 0-5V (par exemple, pression d'huile, pression de carburant, température des gaz d'échappement (avec adaptateur), pression de suralimentation, capteur d'éthanol avec licence en option)
- Jusqu'à 6 capteurs/valeurs peuvent être affichés simultanément dans une fenêtre sur l'écran
- Témoin de changement de vitesse/avertissement intégré, témoin de changement de vitesse LED en option (CC2400)
- Fonction d'alerte individuelle minimum, maximum et pop-up en cas de dépassement ou de non-atteinte des valeurs d'avertissement
- Fonction pop-up en cas de dépassement ou de non-atteinte des valeurs
- Peut être utilisé via OBD2, UDS et capteurs analogiques
- Fonction d'enregistrement en ligne
- Performance Meter (mesure, par exemple, le temps de 100 à 200 km/h)
- Luminosité de l'écran réglable (s'assombrit automatiquement avec les affichages du véhicule)

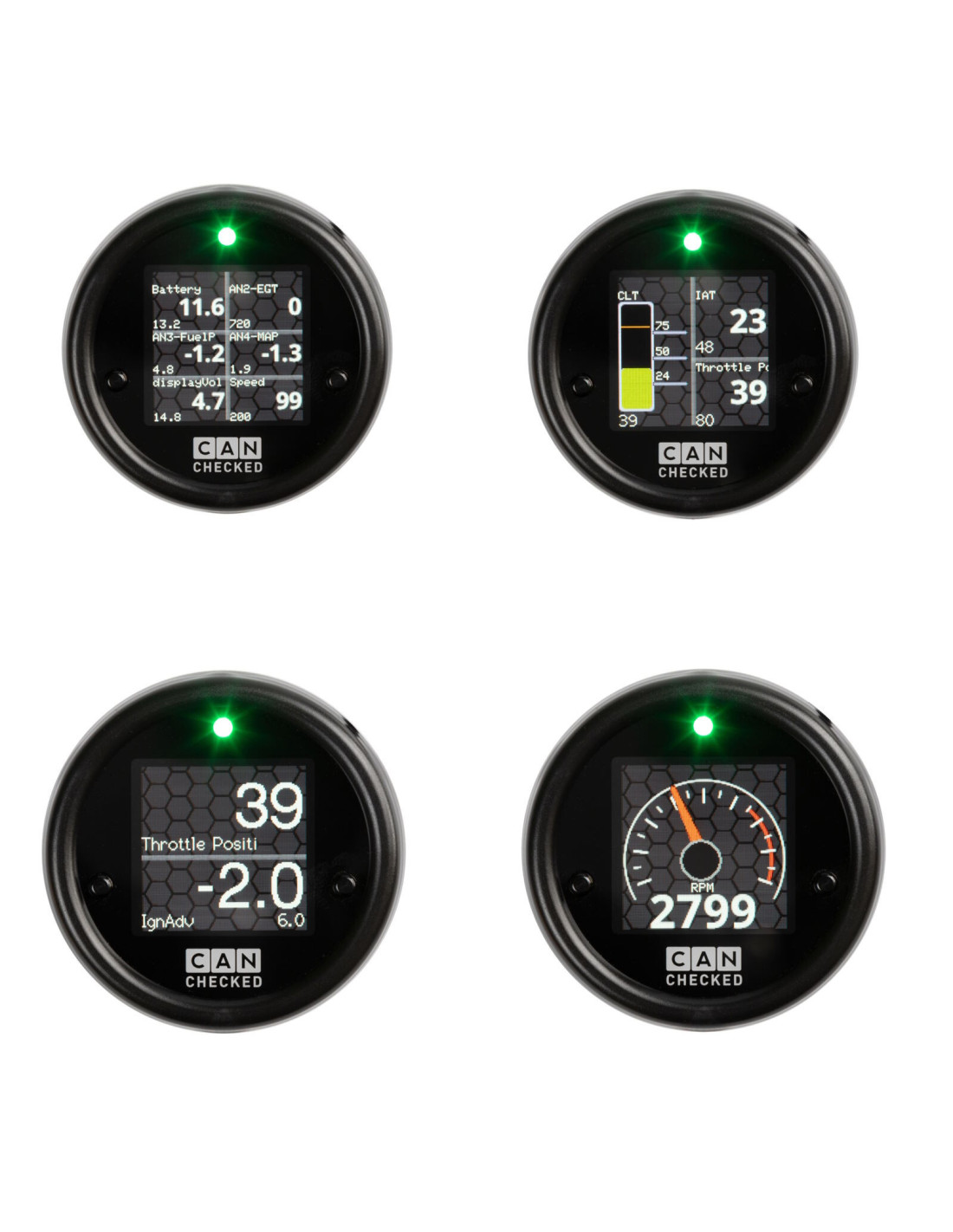

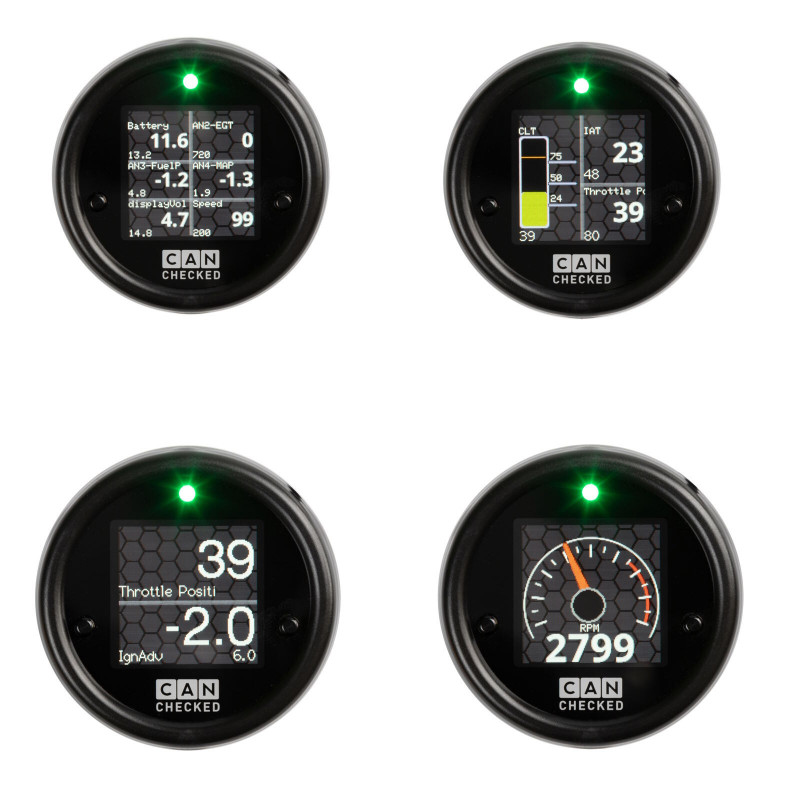

Vues :

- 8 pages de configuration libre
- Jusqu'à 6 widgets par page
- Divers widgets (nombre digital, barre, vitesse, pointeur unique, journal, tableswitch, image (à partir de la carte SD), nombre, affichage circulaire)
- Les widgets peuvent être déplacés et redimensionnés par glisser-déposer
- Selon les widgets, l'ajustement de la couleur est possible

ECUs pris en charge :

Tous les calculateurs électroniques de bord (ECU) équipés du protocole Can Bus et de la sortie OBD2 via Can Bus, ainsi que partiellement compatibles avec UDS, sont pris en charge. Le MFD15 est compatible avec les normes ISO 11898-2 et SAE J2284. Un total de 64 capteurs peuvent être interrogés si le fabricant le permet. Les données peuvent être obtenues en diffusion (broadcast) ainsi que via des requêtes OBD2 via Can Bus (11 bits/29 bits). De plus, des protocoles spéciaux tels que l'UDS sont disponibles. Si le calculateur souhaité ne figure pas dans la liste, veuillez nous contacter.
Inclus par défaut : OBD2 - 11 bits/29 bits.

Accès à toutes les données de l'ECU* :
Par défaut, nous livrons des fichiers TRI préinstallés avec les écrans. Tous les capteurs interrogés sont définis dans les fichiers TRI.

- Températures : température des gaz d'échappement, température de l'eau moteur, température de l'huile, température d'admission, température extérieure, température du carburant, température de la boîte DSG

- Pressions : pression de suralimentation, pression ambiante, pression de carburant, pompe d'alimentation préliminaire

- Lambda / mélange : valeur lambda, temps d'injection, ajustement lambda à court terme, ajustement lambda à long terme

- Dynamique du conducteur : pression de freinage, vitesse du véhicule, angle de l'accélérateur/position de la pédale d'accélérateur

- Autres : régime moteur, angle d'allumage total, vitesse, tension de la batterie, réinitialisation de l'angle d'allumage par cylindre

- Entrées analogiques : des capteurs supplémentaires peuvent être ajoutés ici : température de l'huile, pression de carburant, pression d'huile, température des gaz d'échappement, etc, mais aussi un capteur d'éthanol (Flex Fuel) et bien d'autres*
*Cela varie toujours d'un véhicule à l'autre, en fonction de ce que les unités ECU du moteur fournissent.

Moniteur de performances :

Mesurez vos temps d'accélération avec notre widget de performance - 0-100, 100-200, 0-200

Enregistrement des données :

Accès facile au journal sur demande et stockage via la fonction d'enregistrement en ligne.

Installation Plug & Play :

Les affichages CANchecked avec bagues d'adaptation spécifiques au véhicule sont fabriqués avec précision et s'intègrent parfaitement dans l'intérieur de votre véhicule sans interférer avec le fonctionnement du système de ventilation de votre véhicule.

Fonctionnalité extensible :

6 entrées analogiques permettent de surveiller les capteurs et les dispositifs d'autres fabricants. Les licences futures en cours de développement permettront l'intégration, par exemple, des systèmes de carburant à l'éthanol. Tous les capteurs peuvent être connectés via les six entrées analogiques - CANchecked prend en charge les capteurs linéaires 0-5V ainsi que les capteurs NTC. La plupart de nos capteurs proposés sont stockés dans les fichiers TRI et doivent simplement être connectés.

- CC22902 Capteur de température pour liquides
- CC22901 Capteur de pression M10x1 0-10 Bar (145 psi)
- CC22900 Capteur de pression 0-5,5 bar (80 psi)
- Convertisseur générique de type K 0-1250°C

Écrans personnalisables :

Qu'il s'agisse de l'écran de démarrage individuel ou de la sélection parmi une variété de widgets différents. Faites de l'affichage votre affichage ! Un total de huit pages d'affichage peut être personnalisé.

Vous pouvez utiliser le logiciel de configuration de l'affichage CANchecked pour télécharger vos propres graphiques.

Ils doivent être dans le format suivant : Type d'image : fichier BMP 24 bits (R8 G8 B8)

Dimensions : Fond d'écran : 320 pixels X 240 pixels, Manomètre de suralimentation : 240 pixels X 240 pixels, Tachymètre : 160 pixels X 160 pixels En téléchargeant vos propres graphiques dans ces spécifications, vous pouvez personnaliser l'apparence du manomètre de suralimentation sur votre affichage CANchecked pour correspondre à l'esthétique de votre voiture.

Vos données, comme vous les voulez !

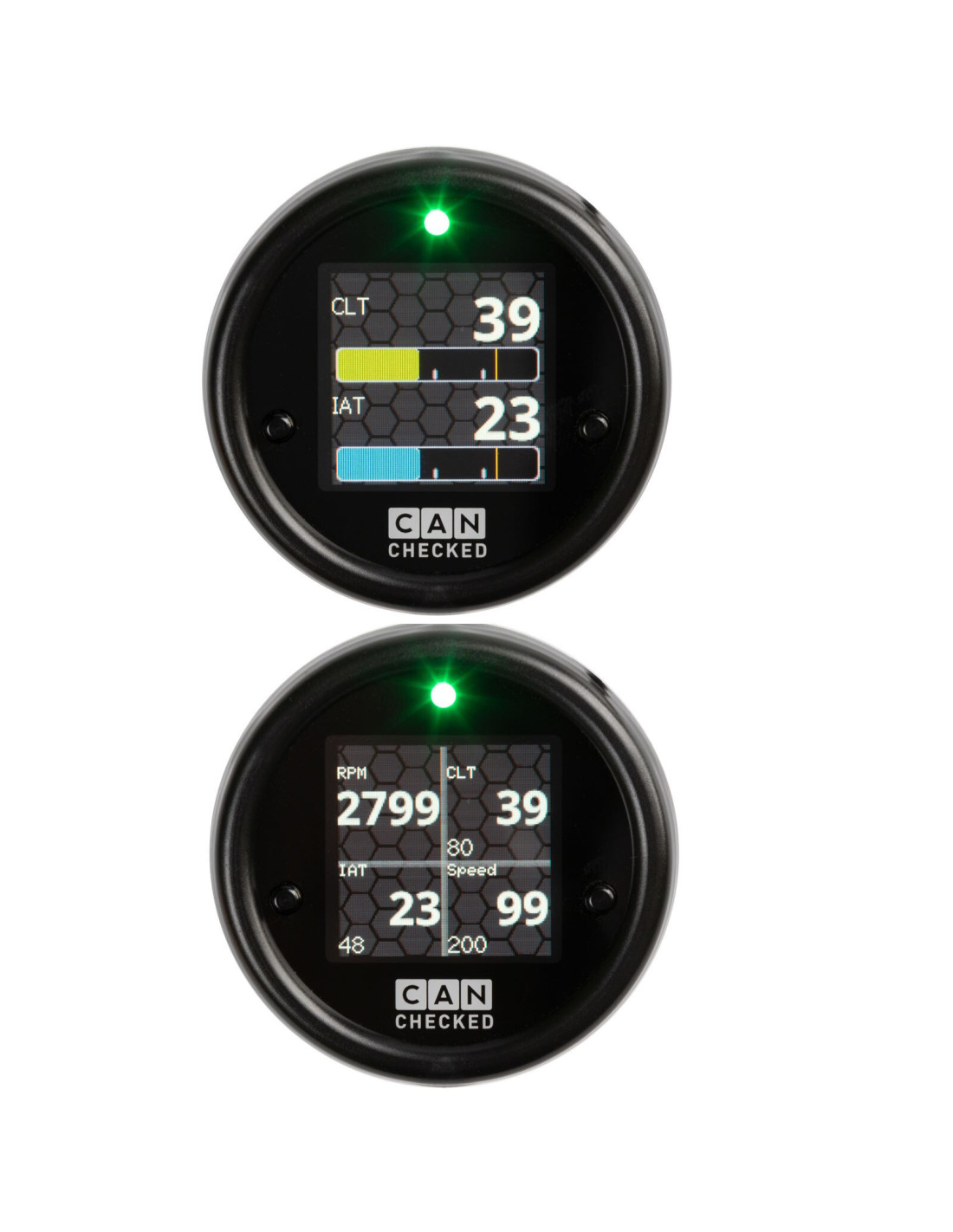

CANchecked peut afficher jusqu'à huit pages et a accès à plus de 50 widgets différents, du simple affichage de nombre au graphique de jauge complexe. Les widgets peuvent être librement déplacés et redimensionnés pour créer l'affichage qui vous convient le mieux.

Contenu de la boîte :

- L'écran CANchecked MFD15 GEN 2

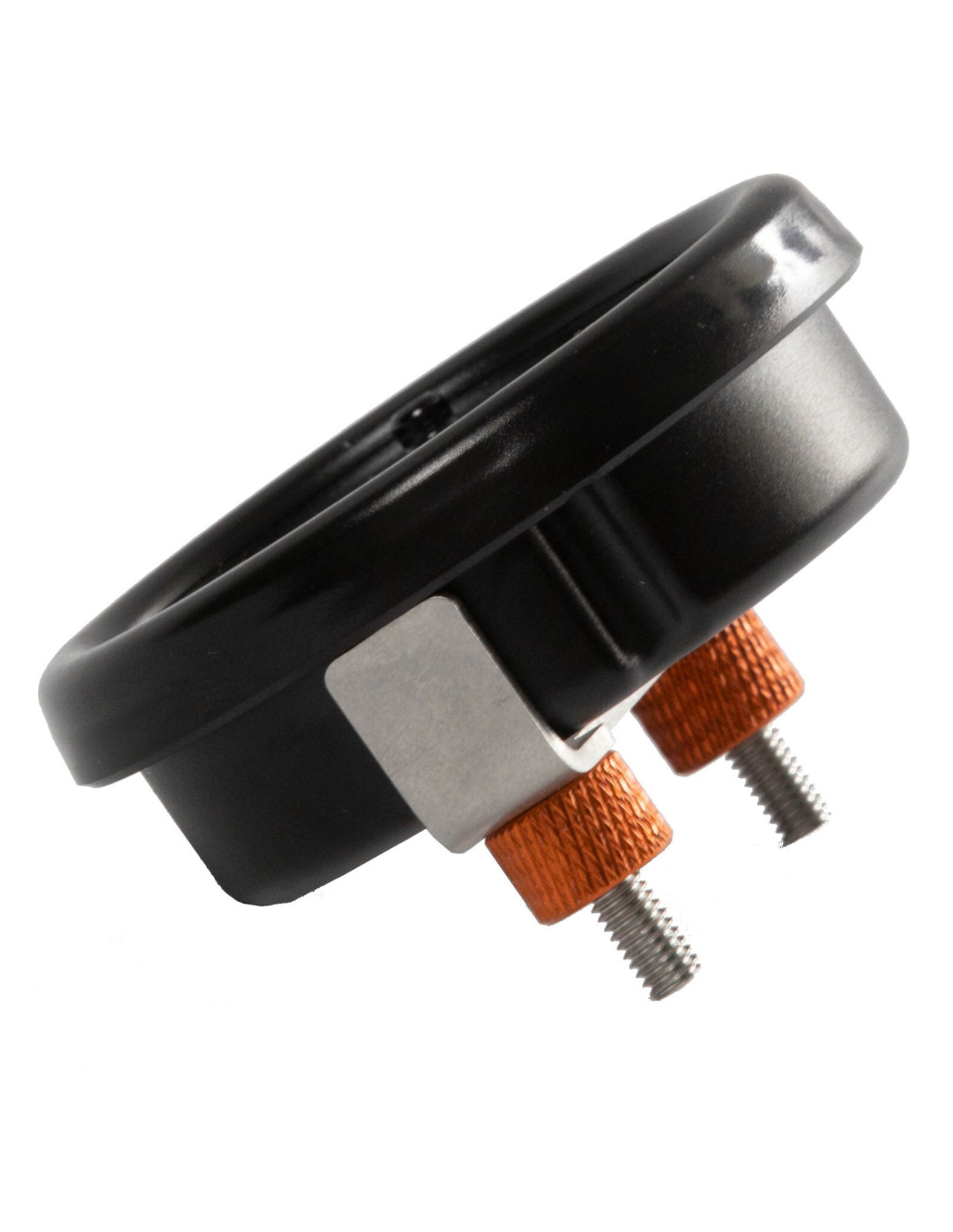

- Support de montage spécifique au véhicule pour aérateur
- Câble adaptateur OBD2
- Guide de démarrage rapide

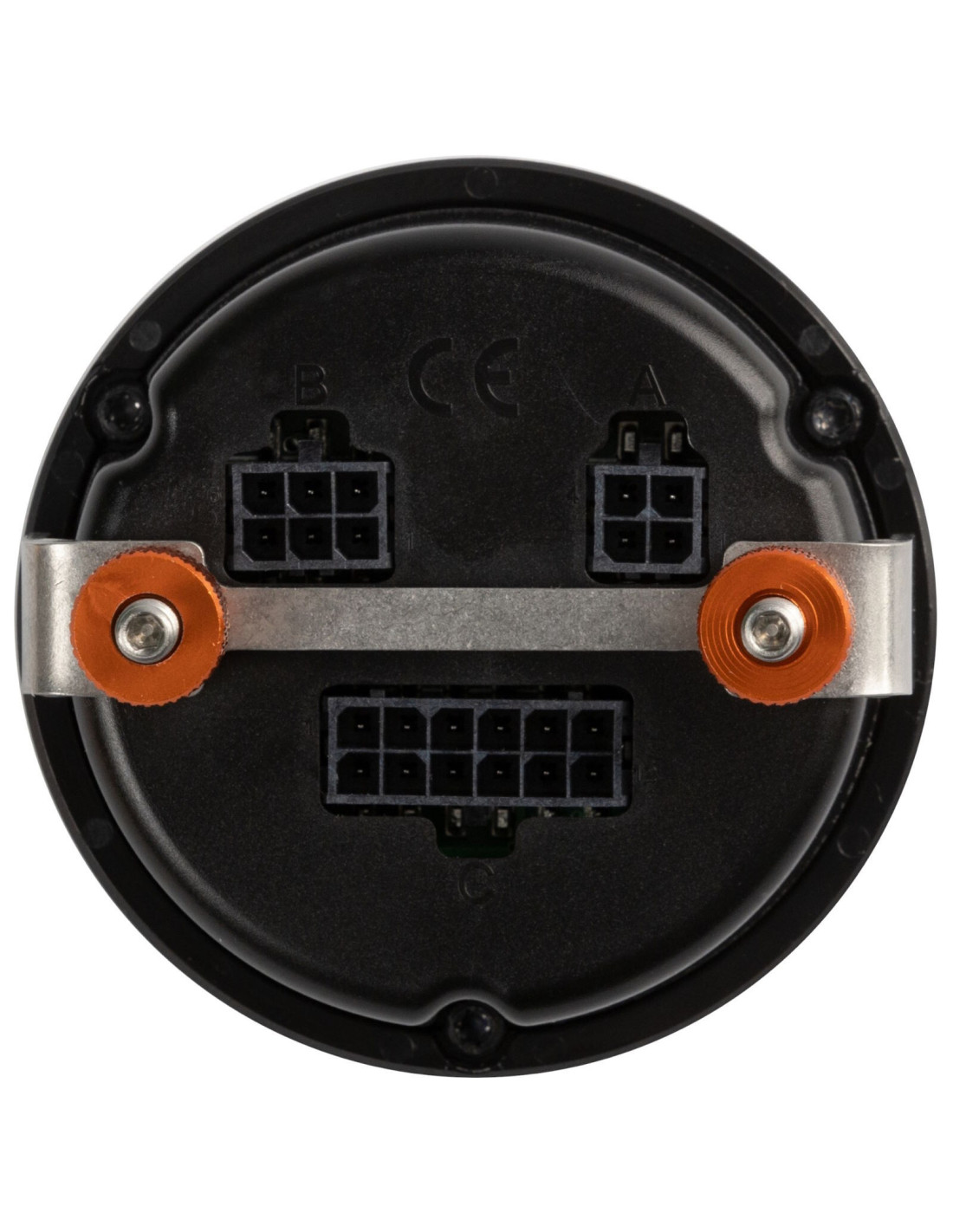

- Connecteur B (6 broches)
- Connecteur C (12 broches)
- Câbles de connexion pré-sertis de 20 cm pour l'alimentation, le Can Bus, les entrées analogiques, le 5V et la masse des capteurs
- Broches à sertir vous-même
- Deux résistances de 1K (pour les capteurs NTC avec pull-up)

Accessoires optionnels pour CANchecked MFD15 GEN 2 :

- Pommeau de levier de vitesses CC22501 : Ce pommeau de levier de vitesses est un accessoire optionnel qui peut être utilisé si l'accès aux boutons avant de l'écran est difficile ou si vous préférez l'utiliser avec un pommeau. Il se connecte directement au connecteur B à l'arrière de l'écran grâce à une connexion plug-and-play. Le pommeau de levier de vitesses est équipé d'un câble de 50 cm de long, ce qui permet de le placer de manière flexible dans le véhicule.
- Large gamme de capteurs : CANchecked propose une variété de capteurs pouvant être intégrés à l'écran MFD15 GEN 2. Ces capteurs comprennent des capteurs de température d'huile et d'eau, des capteurs de pression de suralimentation, des capteurs de pression d'huile et de carburant, etc.
- Autres intégrations spécifiques au véhicule : CANchecked propose également des intégrations spécifiques au véhicule, permettant d'adapter l'écran MFD15 GEN 2 à des besoins particuliers liés à un modèle de véhicule spécifique.

Si disponibles, les manuels d'installation peuvent être trouvés sur le site CANchecked.

L'affichage peut être configuré personnalisé via le site web. Le convertisseur dbc pour le protocole CAN Bus et le configurateur en ligne pour les widgets sont également disponibles, permettant une configuration via l'écran tactile.

La plage de température de l'écran est de -10°C à 70°C.

Une tension de 12V est requise pour l'alimentation, 5V ou 24V sont également possibles en option.
