Afficheur CANchecked VW Golf Mk3

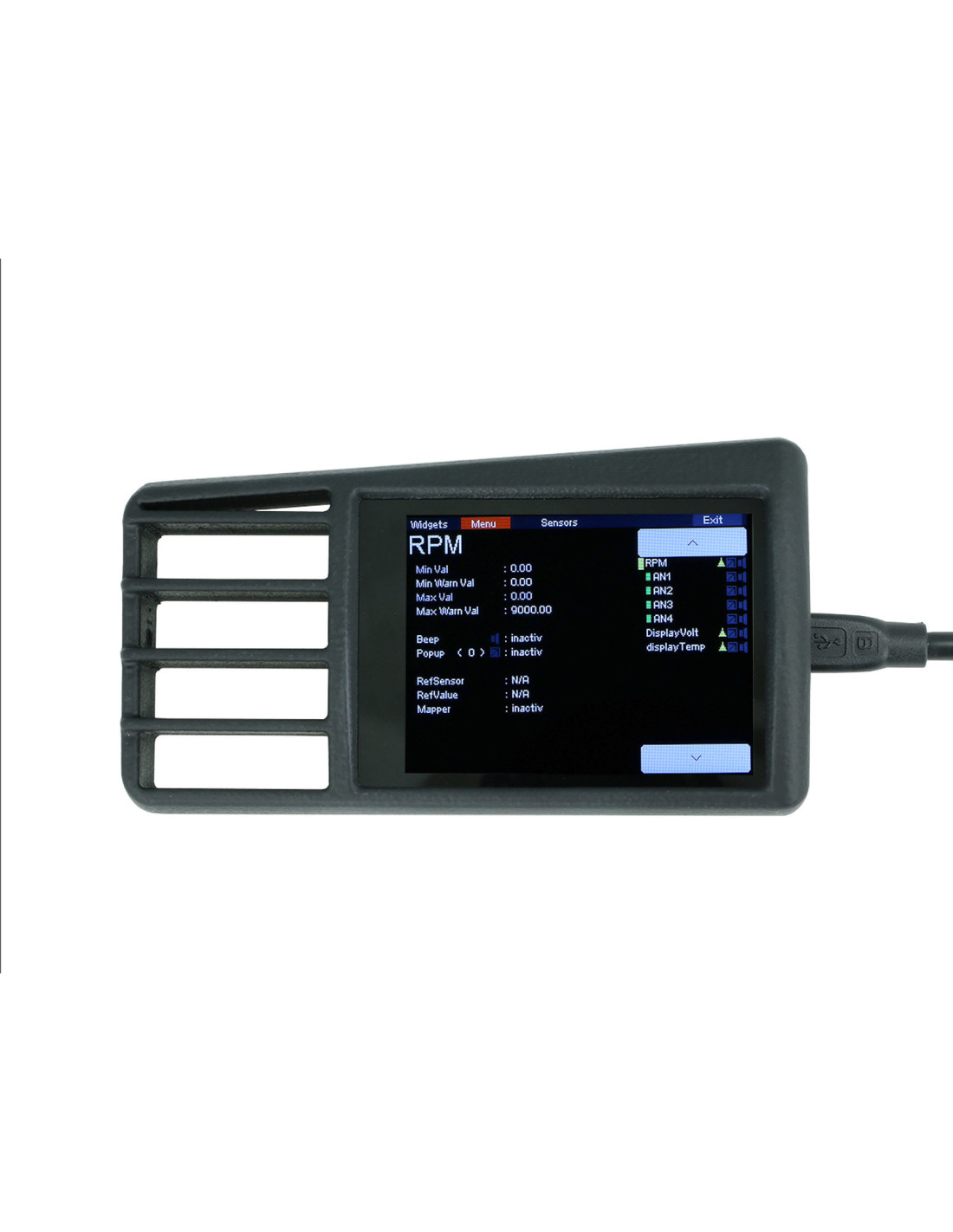

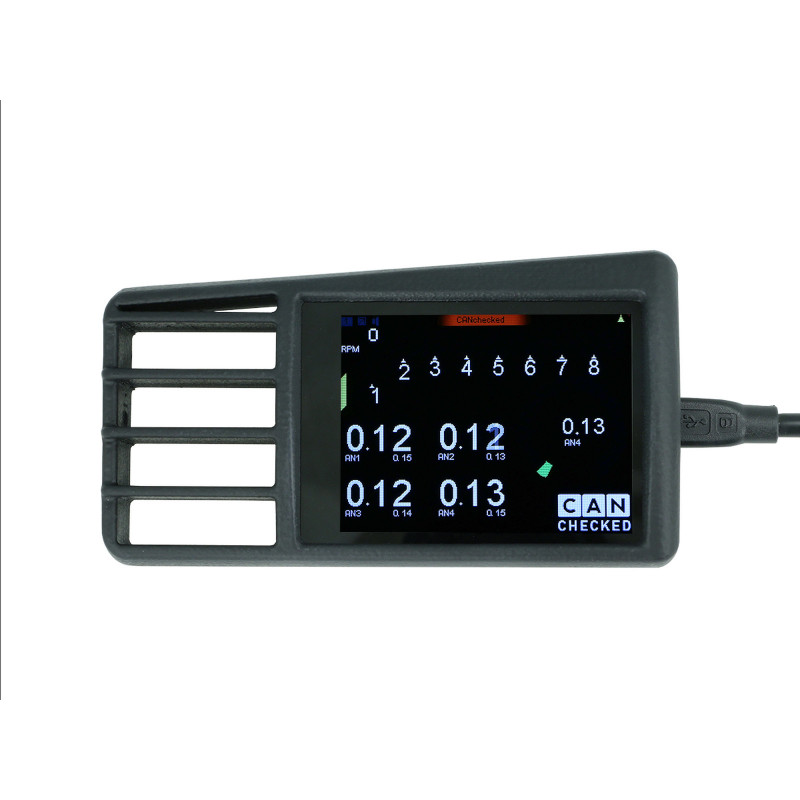

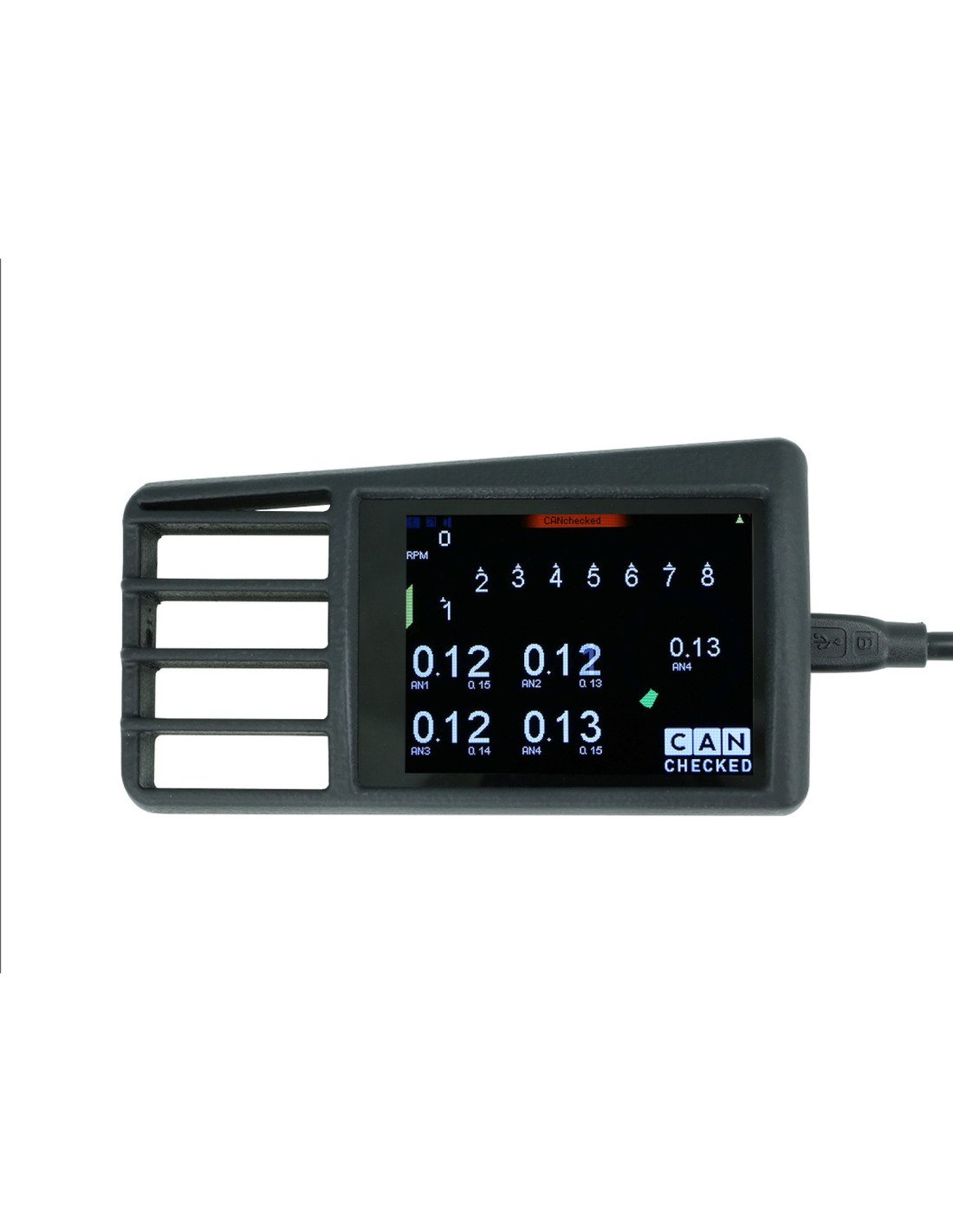

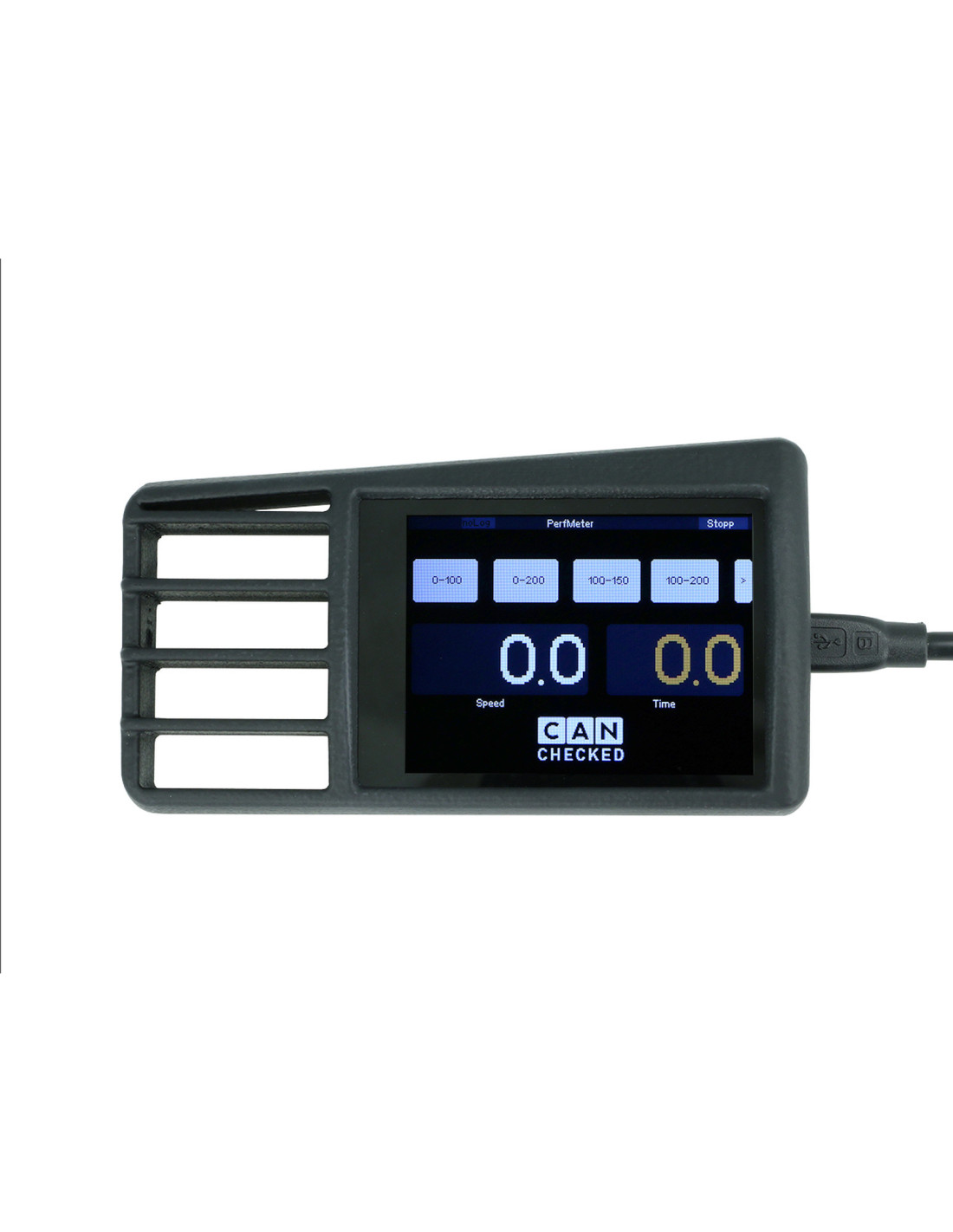

Manomètre CANchecked MFD28 GEN 2 OBD2 VW Golf Mk3 - Écran de 2,8 pouces - Conduite à droite (RHD)

Affiche jusqu'à 50 valeurs moteur.
Avec support spécifique au véhicule pour les modèles de conduite à droite (RHD) avec prise d'air.
Avec les affichages CANchecked, vous avez toutes les valeurs moteur pertinentes sous les yeux.

CANchecked a lancé une nouvelle génération d'affichage de 2,8 pouces avec un écran tactile capacitif sur le marché. L'affichage affiche jusqu'à 50 valeurs et convient à toutes les unités de contrôle librement programmables avec bus CAN et à de nombreuses unités avec interface série. De plus, il dispose d'une carte SD de 8 Go pour l'enregistrement pendant la conduite. Les 10 pages d'affichage peuvent toutes être personnalisées par le client avec des widgets.

Caractéristiques :

- Affichage tactile capacitif de 2,8 pouces
- Mémoire de carte SD de 8 Go
- Jusqu'à 10 pages d'affichage librement configurables

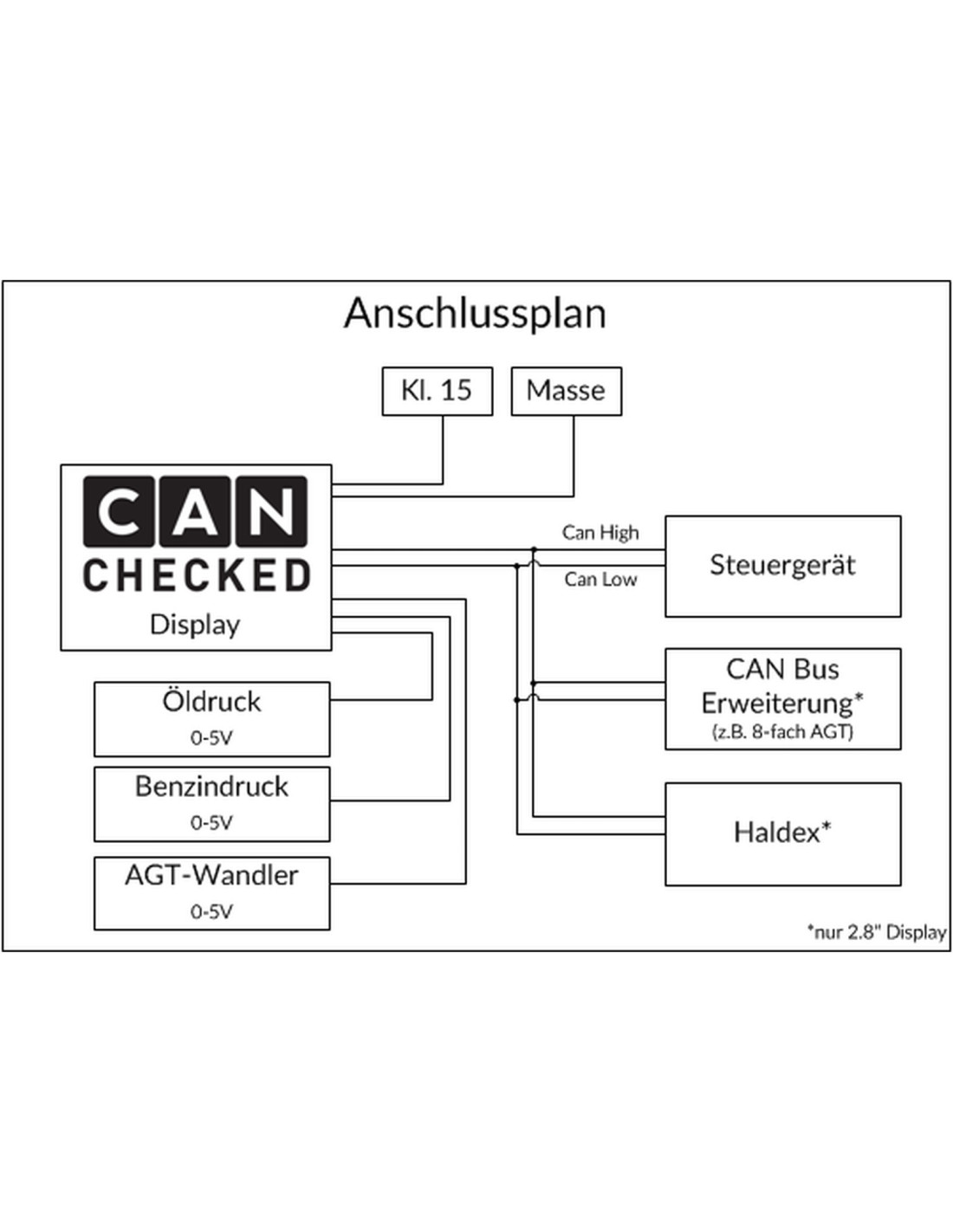

- Connexion via bus CAN et interface série
- 4 entrées analogiques pour capteurs de 0 à 5V (par exemple, pression d'huile, pression de carburant, température d'échappement (avec adaptateur) et pression de suralimentation)
- Shift Light (en option)
- Performance Meter (mesure par exemple le temps de 100 à 200 km/h)
- Valeurs d'avertissement minimales et maximales individuelles
- Fonction pop-up en cas de dépassement ou de dépassement des valeurs
- Luminosité de l'écran réglable

Vues :

- 10 pages à configurer librement
- Jusqu'à 17 widgets par page
- 10 widgets différents (nombre numérique, barre, vitesse, aiguille unique, journal, Tableswitch, image (à partir de la carte SD), nombre, affichage circulaire, Haldex) - Déplacement et redimensionnement des widgets par glisser-déposer
- Possibilité d'ajuster la couleur des widgets en fonction de ceux-ci

En alternative, le configurateur en ligne est disponible. Ici, les vues peuvent être créées à l'avance, puis copiées sur la carte SD via la fonction d'exportation.

Valeurs prises en charge :

De nombreux clients demandent toujours : "Quelles valeurs puis-je obtenir de mon calculateur moteur ?". La réponse : "TOUTES". Les fabricants de calculateur déterminent eux-mêmes les valeurs qui sont envoyées via l'interface et les documentent en conséquence. Un total de 50 capteurs peuvent être interrogés avec l'affichage si le fabricant le prend en charge. Calculateurs pris en charge :

En général, tous les calculateurs avec un bus CAN documenté ou une interface série sont pris en charge. Cette dernière option est uniquement possible avec des adaptateurs série optionnels. La plupart des fabricants fournissent un fichier "dbc", qui est ensuite converti en un fichier .tri pour l'affichage. Le client peut également effectuer cette conversion lui-même via le convertisseur DBC disponible sur le site du fabricant de CANchecked.

Enregistrement :

Quatre types d'enregistrement différents sont disponibles :

1. USB : enregistre en direct toutes les données de capteur via un concentrateur USB
2. Carte SD : toutes les données de capteur sont enregistrées sur la carte SD
3. Débogage : toutes les données du bus CAN sont enregistrées via USB.
4. sDbg : toutes les données du bus CAN sont stockées sur la carte SD (enregistreur de bus CAN)

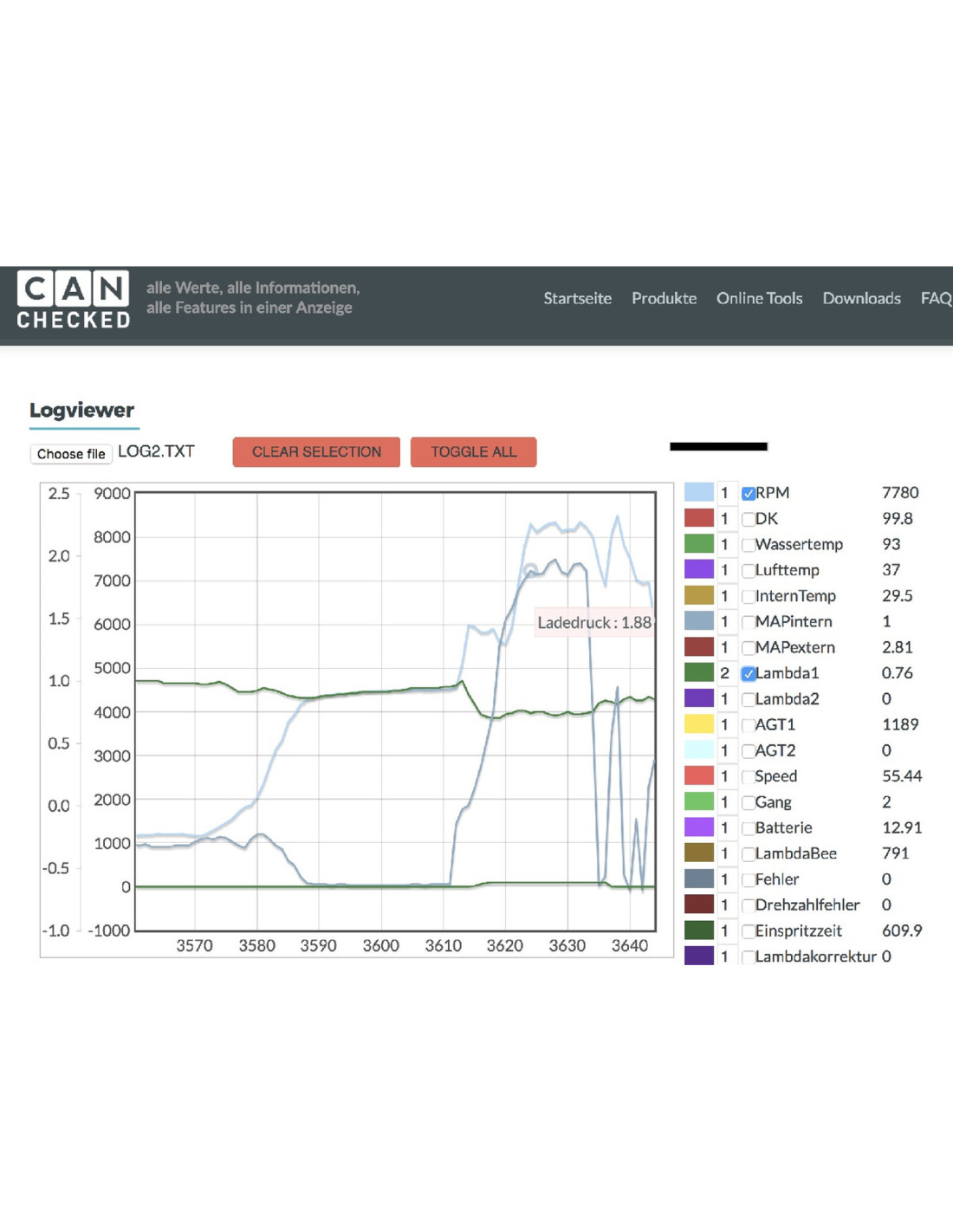

Pour lire le journal, accédez à logviewer. Chargez simplement le fichier journal et utilisez l'interface intuitive.

Calculateurs pris en charge :

En général, tous les calculateurs sont pris en charge s'ils ont un bus CAN documenté ou une interface série. Cette dernière option est uniquement possible avec des adaptateurs série optionnels. La plupart des fabricants fournissent un fichier "dbc", qui est ensuite converti en un fichier .tri pour l'affichage. Le client peut également effectuer cette conversion lui-même via le convertisseur DBC disponible sur le site du fabricant de CANchecked.

Accessoires optionnels :

- Licence Haldex
- Shift light
- Adaptateur série (VEMS + Ecumaster sans CAN)
- Intégration spécifique au véhicule

Les unités moteur autonomes suivantes ont déjà été implémentées :

- trijekt (Premium, Bee, trigifant)
- Megasquirt 2 et 3
- k-data KDFI
- UMC1/UMC2
- EFIgnition
- Microsquirt
- EcuMaster EMU (classique avec adaptateur Can-Bus : EMU Black)
- Protocole générique AIM
- LinkECU
- Haltech v2
- MME ECU481 avec bus CAN
- SCS Delta GDI4 et Delta
- VAG (Audi / VW / Seat)
- Van kronenburg KMS MD35 (MP25 avec adaptateur CAN-Bus)
- VEMS avec adaptateur série

Si votre calculateur moteur ne figure pas sur la liste, veuillez nous contacter.

Haldex :

L'affichage de 2,8 pouces a la capacité de contrôler l'unité de commande Haldex VAG 4Motion (plateforme VAG Gen 1 PQ34). La communication se fait via le bus CAN, il n'est donc pas nécessaire de convertir le Haldex. Le contrôleur est activé par une licence.

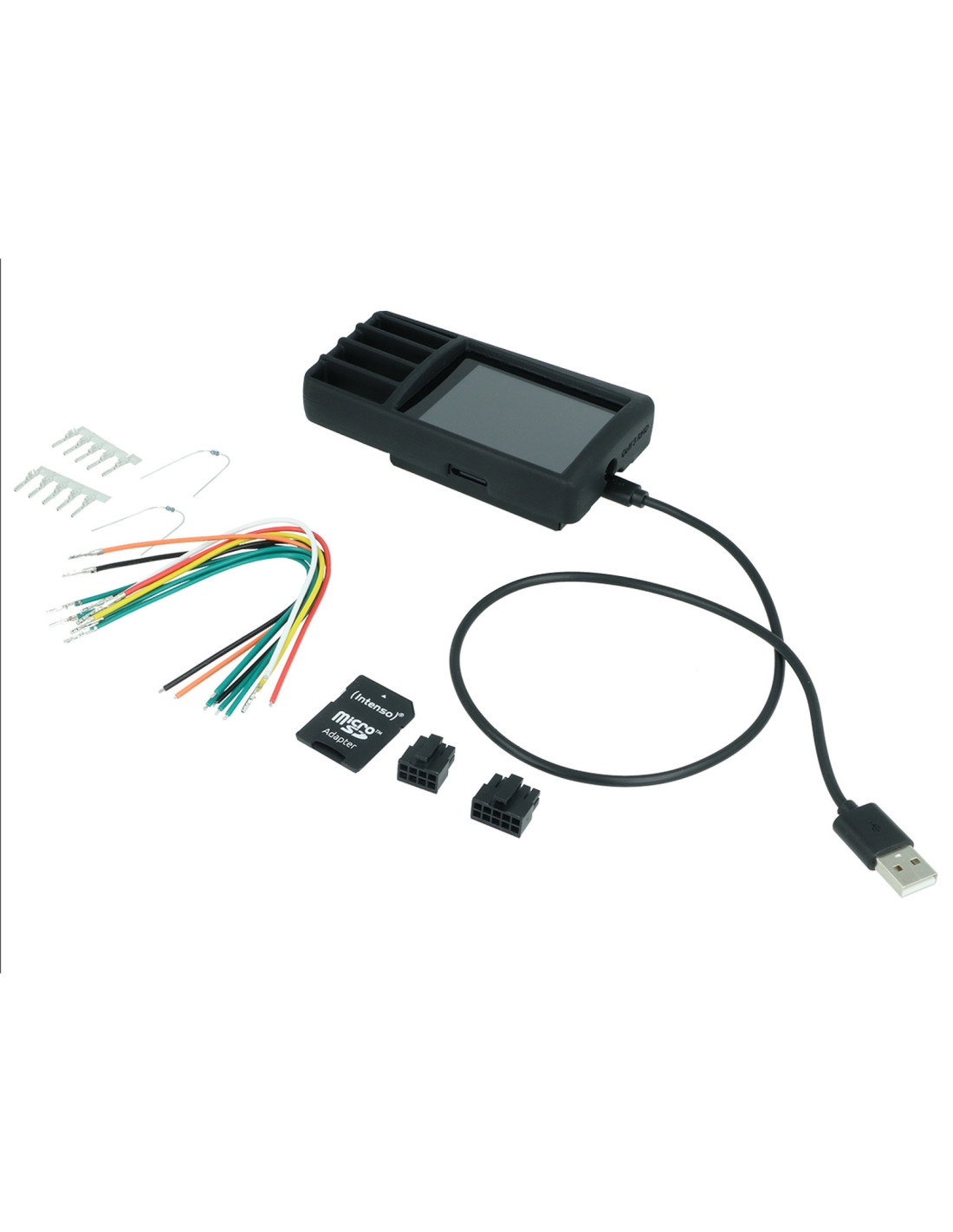

Contenu de la boîte :

- Affichage CANchecked de 2,8 pouces

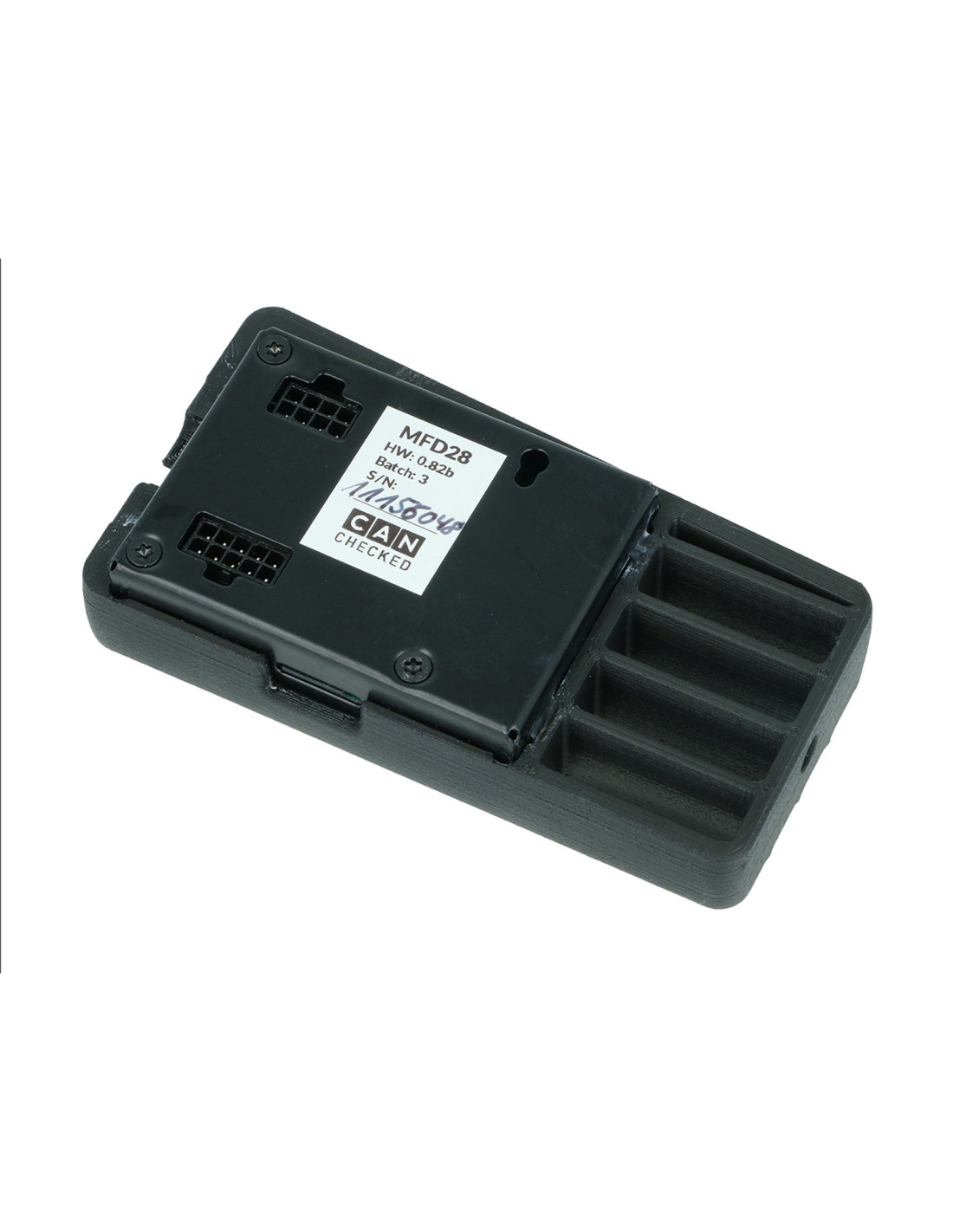

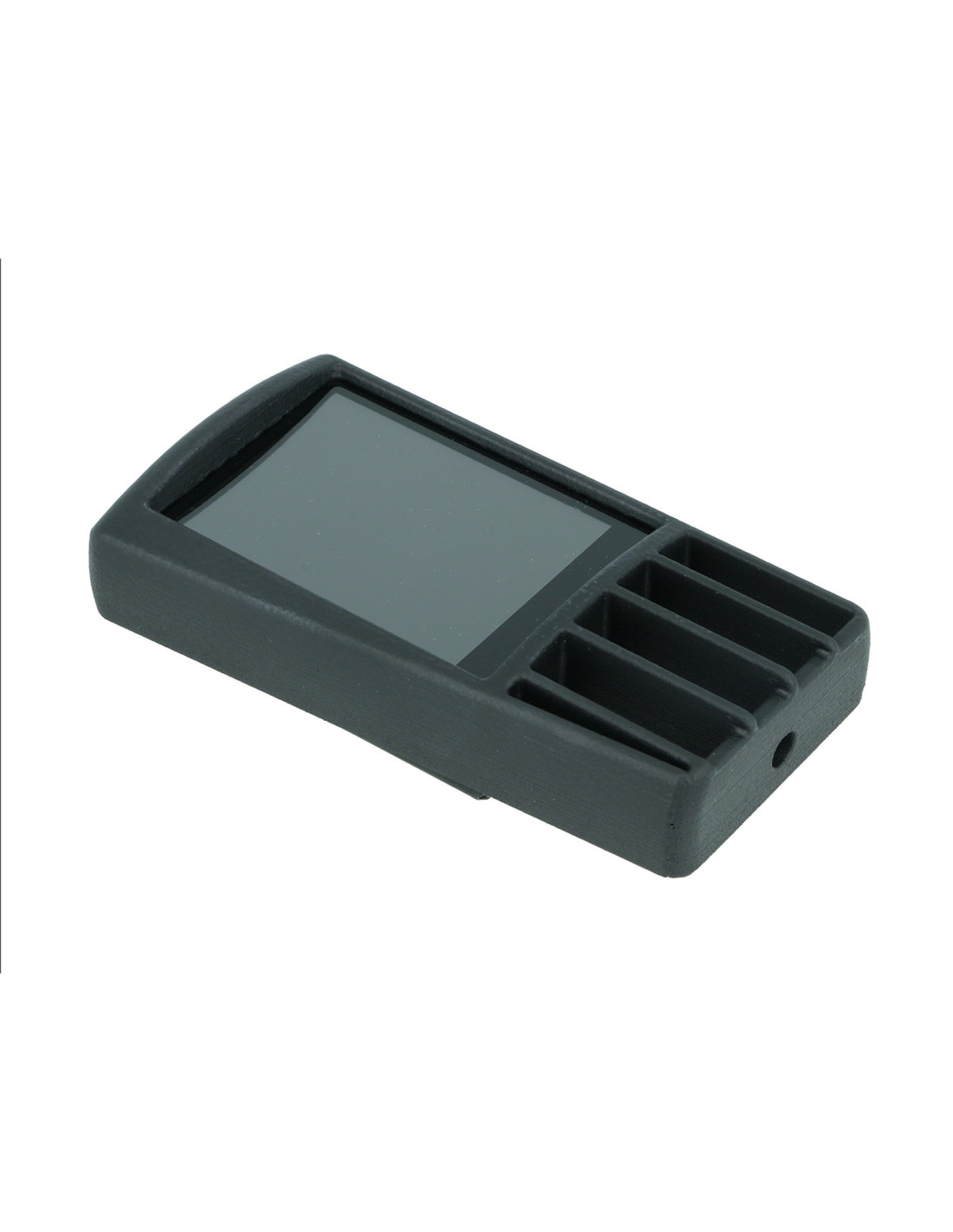

- Support spécifique au véhicule pour la prise d'air
- Ensemble de câbles
- Vis de fixation
- Carte micro SD de 8 Go
- Adaptateur de carte micro SD
- Guide de démarrage rapide

Les manuels d'installation se trouvent sur le site web de CANchecked.

Dimensions :

- Ouverture 73x54,4 mm
- Couverture 87,5x58 mm
- Profondeur 29 mm

L'affichage est configuré via le site web ou via le logiciel de configuration de l'affichage (disponible sur le site web de CANchecked dans le menu DSS). Le convertisseur dbc pour le protocole CAN Bus et le configurateur en ligne pour les widgets sont également disponibles, permettant également leur configuration via l'écran tactile.

La plage de température de l'affichage est de -10°C à 70°C.

Une tension de 12V est requise comme alimentation, une tension de 5V ou 24V est optionnellement possible.

L'affichage est également disponible avec des supports spécifiques au véhicule pour les prises d'air intérieures. Vous pouvez les trouver dans notre boutique en ligne pour de nombreux modèles de voitures différents. D'autres couvercles sont disponibles sur demande.
