Afficheur CANchecked Audi A4 / A5 (B9)

Manomètre CANchecked MFD28 GEN 2 OBD2 pour Audi A4 / A5 (B9) - Écran de 2,8 pouces

Nouveau multigauge CANchecked GEN2 pour les valeurs des calculateurs autonomes et les capteurs analogiques.

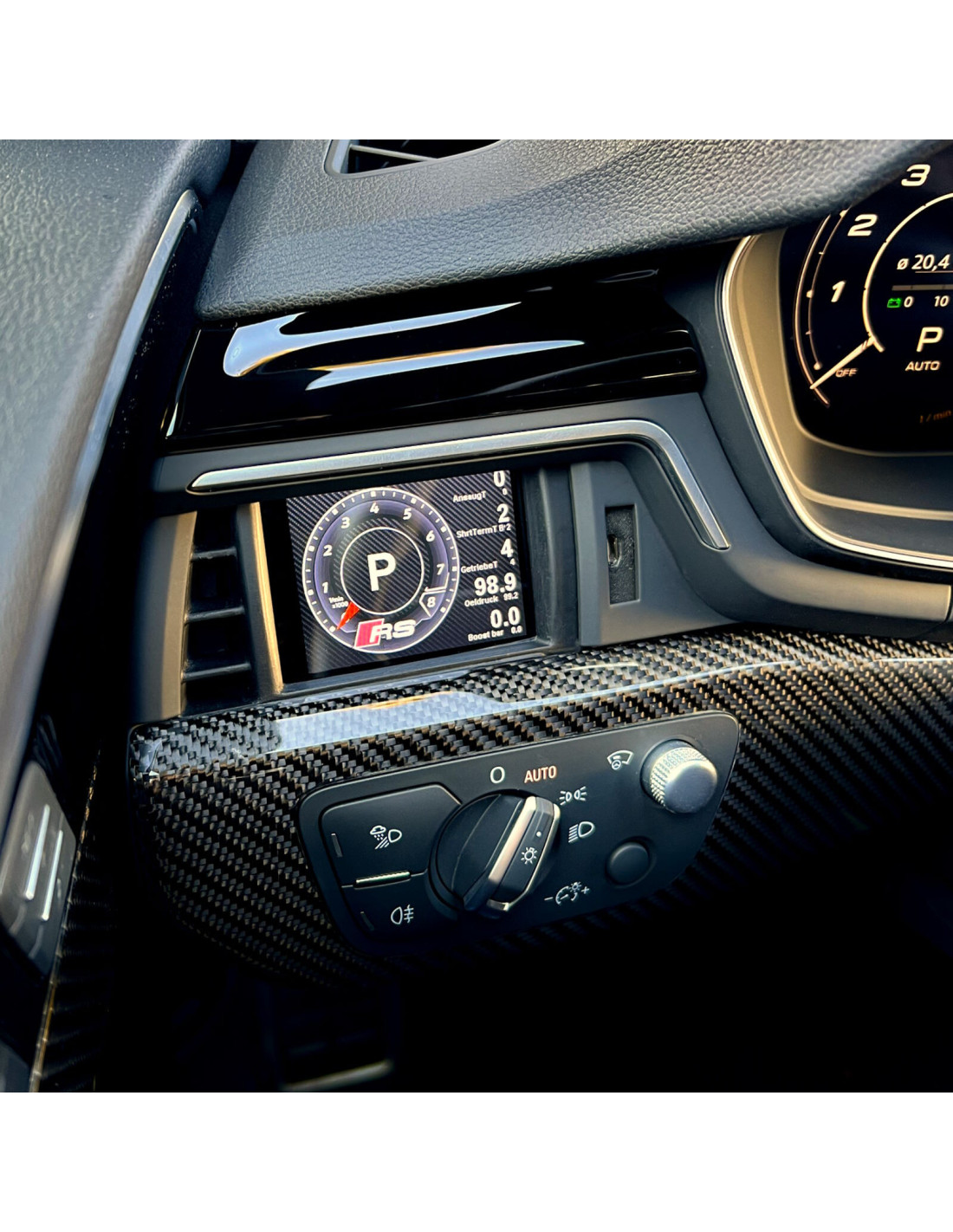

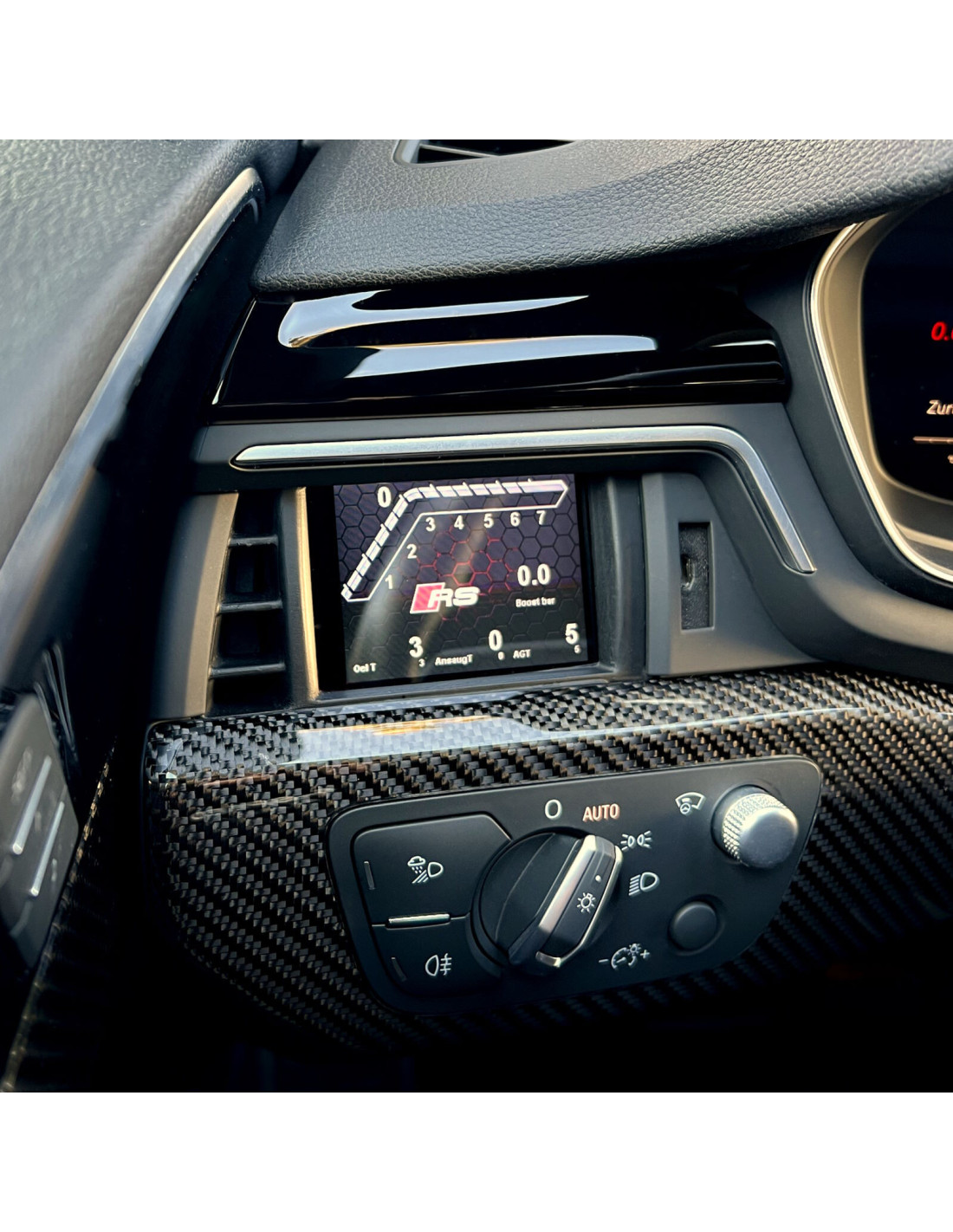

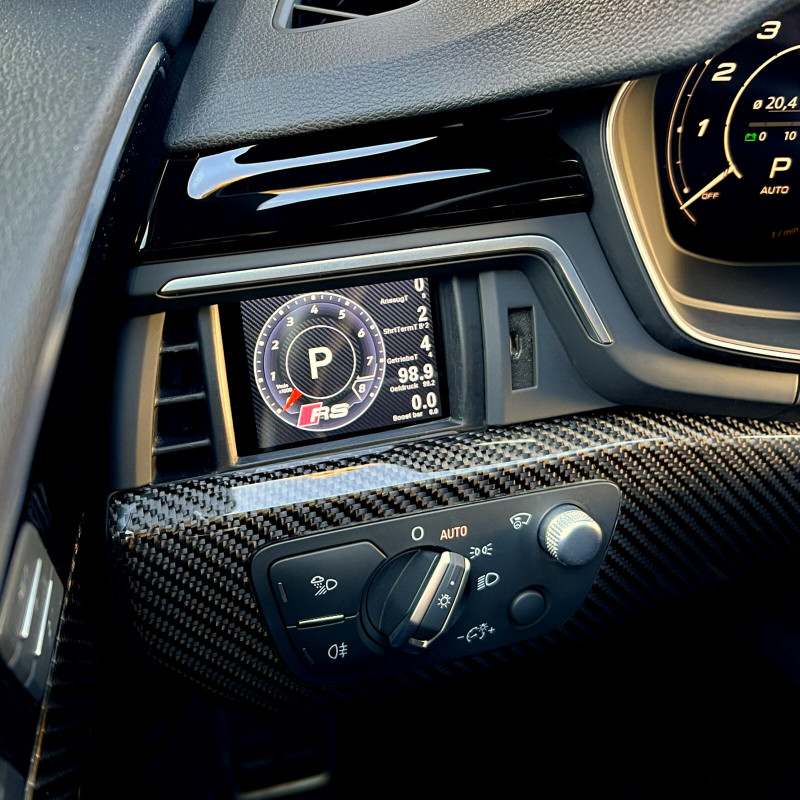

Avec câble OBD2 et support spécifique au véhicule pour les prises d'air des modèles Audi A4 / A5 (B9).

Note :

Les nouveaux affichages CANchecked de deuxième génération (GEN 2) offrent :

- Graphismes améliorés avec un meilleur lissage des contours
- Glissement au lieu de toucher
- Les widgets sont réglables avec plus de précision
- Nouvelles fonctions d'avertissement pop-up

Qu'est-ce que CANchecked ? Les affichages, jauges, logiciels et capteurs CANchecked permettent l'affichage visuel de données moteur importantes telles que la température d'huile, la pression de suralimentation, la température des gaz d'échappement, etc... Cela peut être fait soit via le bus CAN, soit via l'OBD2 (selon les valeurs du calculateur) ou via des capteurs analogiques supplémentaires.

Caractéristiques :

- Contrôle des systèmes de transmission intégrale Haldex GEN 1 et GEN 2 (Audi/VW) (optionnel avec licence)
- Affichage tactile capacitif de 2,8 pouces avec support spécifique au véhicule pour la prise d'air
- Affichage des valeurs du bus CAN, des calculateurs autonomes et de l'OBD2* (*pour les voitures avec le protocole OBD2)
- Mémoire de carte SD de 8 Go
- Jusqu'à 10 pages d'affichage librement configurables
- Deux entrées numériques et quatre entrées analogiques pour les capteurs de 0 à 5 V (par exemple, pression d'huile, pression de carburant, température d'échappement (avec adaptateur) et pression de suralimentation)
- Fonction de shift light facultative
- Indicateur de performance (mesure par exemple le temps de 100 à 200 km/h)
- Valeurs minimales et maximales d'avertissement individuelles
- Fonction pop-up en cas de dépassement ou de chute des valeurs
- Luminosité de l'écran réglable

Vues :

- 10 pages configurables librement
- Jusqu'à 17 widgets par page
- 10 widgets différents (nombre numérique, barre, vitesse, aiguille unique, journal, Tableswitch, image (à partir de la carte SD), nombre, affichage circulaire, Haldex) - Widgets déplaçables et redimensionnables par glisser-déposer
- Possibilité d'ajustement de la couleur en fonction des widgets

En alternative, le configurateur en ligne est disponible. Ici, les vues peuvent être créées à l'avance, puis copiées sur la carte SD via la fonction d'exportation.

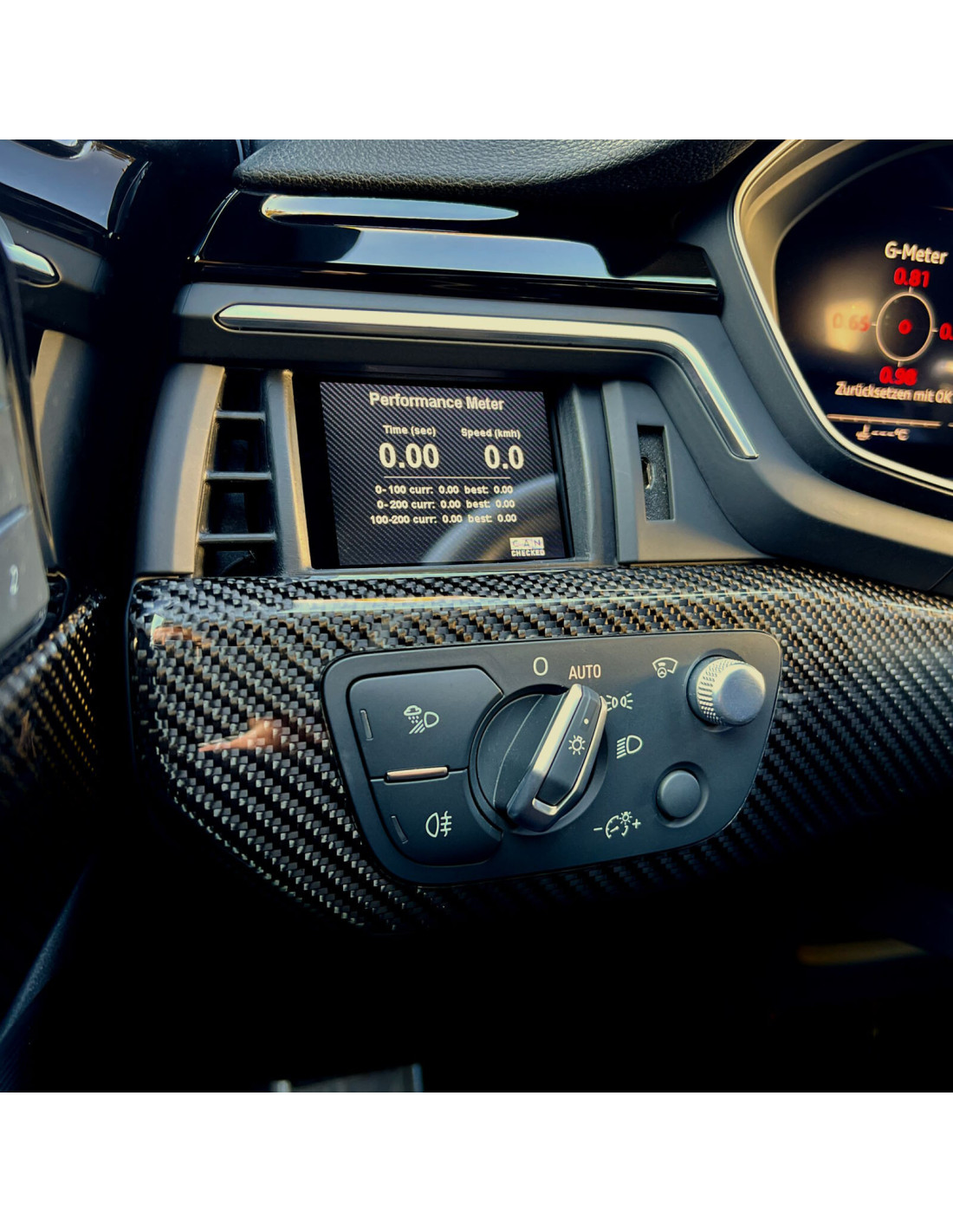

Moniteur de performance :

L'intégration CAN à haute vitesse vous permet d'accéder à jusqu'à 128 capteurs de véhicule que vous pouvez afficher en temps réel. Échangez les capteurs à la volée à l'aide de l'écran tactile de 2,8"/3,2" et configurez des plages personnalisées et des fenêtres contextuelles d'avertissement à l'aide du logiciel DSS.

Diagnostic :

Faites glisser vers le bas à partir de n'importe quelle page pour diagnostiquer les dysfonctionnements à la volée. CANchecked peut lire, diagnostiquer et effacer les codes des systèmes moteur, ABS, transmission, ESP, TPMS et autres.

Enregistrement de données :

Accès facile à l'enregistrement à la demande et sauvegarde sur la carte SD interne.

Installation Plug & Play :

CANchecked est conçu avec précision et s'intègre parfaitement à l'intérieur de votre véhicule tout en conservant la fonctionnalité de la prise d'air de votre voiture.

Fonctionnalité extensible :

4 entrées analogiques + 2 entrées numériques vous permettent de surveiller des capteurs et des dispositifs tiers. Les licences futures en développement déverrouilleront l'intégration Haldex, Water Methanol, Ethanol Fueling.

Écrans personnalisables et apparence graphique :

CANchecked est livré avec six tableaux de bord préinstallés. Un total de dix pages d'affichage peuvent être personnalisées à l'aide du logiciel inclus et de la bibliothèque de widgets.

Vous pouvez utiliser le logiciel de configuration de l'affichage CANchecked pour télécharger vos propres graphiques.
Ils doivent être dans le format suivant : Type d'image : fichier BMP 24 bits (R8 G8 B8)

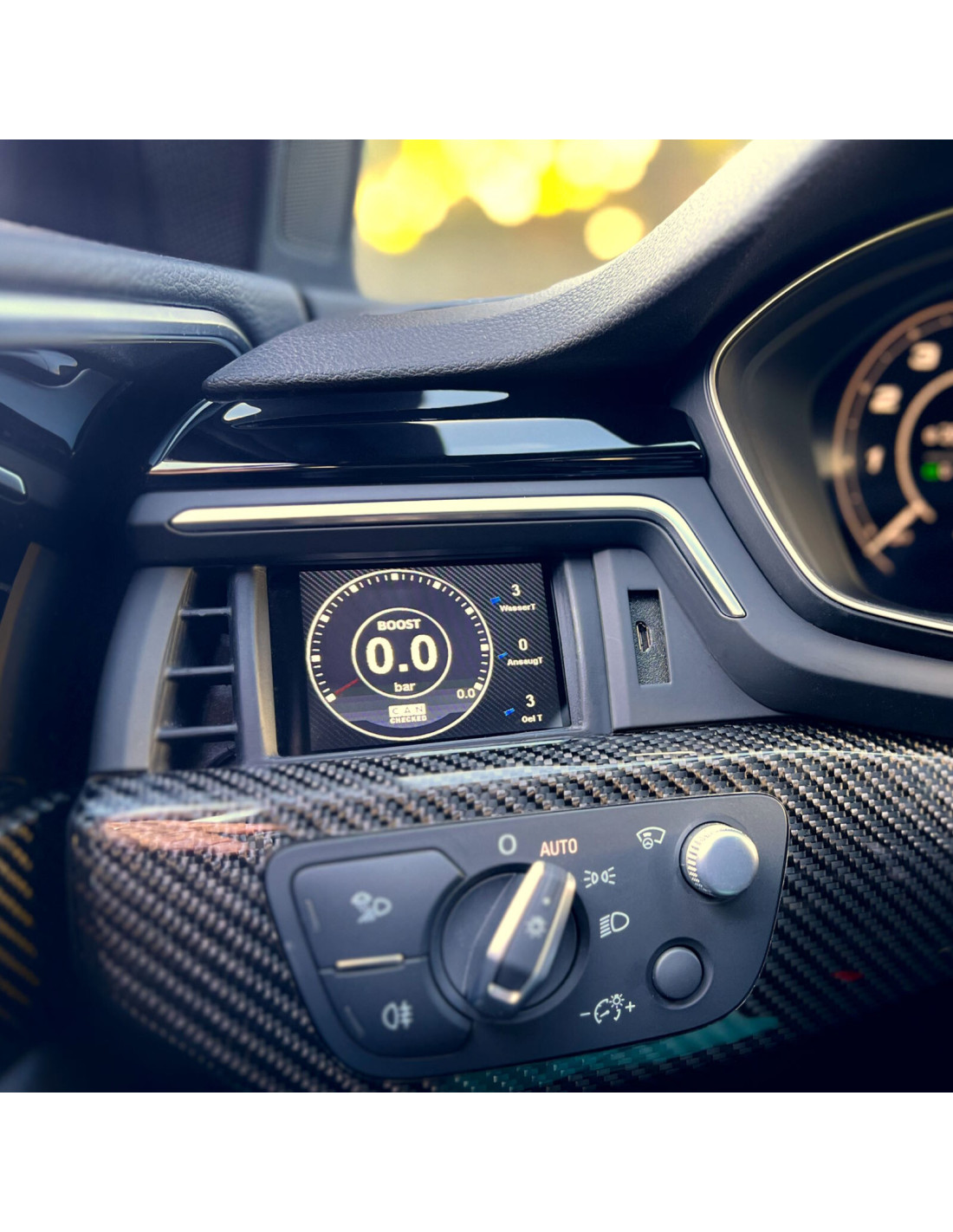

Dimensions : Fond d'écran : 320 pixels X 240 pixels, Manomètre de suralimentation : 240 pixels X 240 pixels, Tachymètre : 160 pixels X 160 pixels En téléchargeant vos propres graphiques dans ces spécifications, vous pouvez personnaliser l'apparence du manomètre de suralimentation sur votre affichage CANchecked pour correspondre à l'esthétique de votre voiture.

Vos données, comme vous le souhaitez !

CANchecked peut afficher jusqu'à dix pages et a accès à 128 capteurs de votre véhicule. Utilisez l'écran tactile pour naviguer entre chaque page et choisissez quel capteur vous souhaitez afficher. Besoin de plus de personnalisation ? Vous pouvez personnaliser vos vues en modifiant les graphiques, les capteurs et les widgets à l'aide du logiciel DSS fourni. Nous avons préchargé quelques exemples sur votre affichage CANchecked pour vous aider à démarrer.

Accessoires optionnels CANchecked :

- Une large gamme de capteurs tels que la température de l'huile et de l'eau, la pression de suralimentation, la pression de l'huile et du carburant, etc...
- Licence pour le contrôle des systèmes de transmission intégrale Haldex GEN 1 et GEN 2
- Adaptateur série (VEMS + Ecumaster sans CAN)
- Intégrations spécifiques au véhicule

Contenu de la boîte :

- Affichage CANchecked de 2,8 pouces
- Support spécifique au véhicule pour la prise d'air
- Ensemble de câbles
- Câble adaptateur OBD2 (1,5 m)
- Vis de fixation
- Carte micro SD de 8 Go
- Adaptateur de carte micro SD
- Guide de démarrage rapide

Si disponible, les manuels d'installation peuvent être trouvés sur le site web CANchecked.

L'affichage peut être configuré sur mesure via le site web. Le convertisseur dbc pour le protocole CAN Bus et le configurateur en ligne pour les widgets, cela peut également être configuré via l'écran tactile.

La plage de température de l'affichage est de -10°C à 70°C.

Une alimentation de 12V est requise, une alimentation de 5V ou 24V est facultative.
