Afficheur CANchecked BMW E39

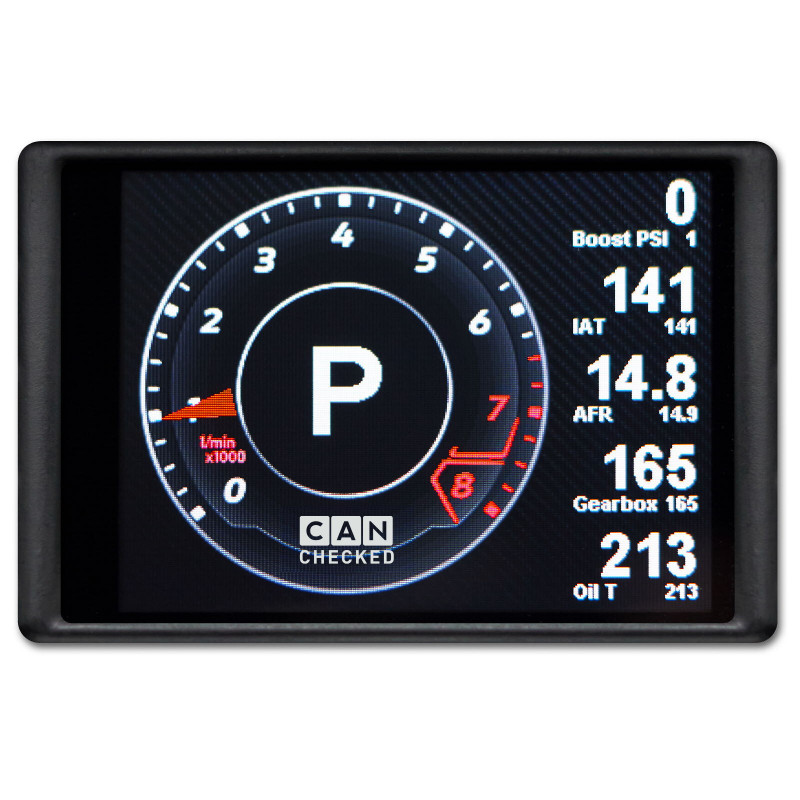

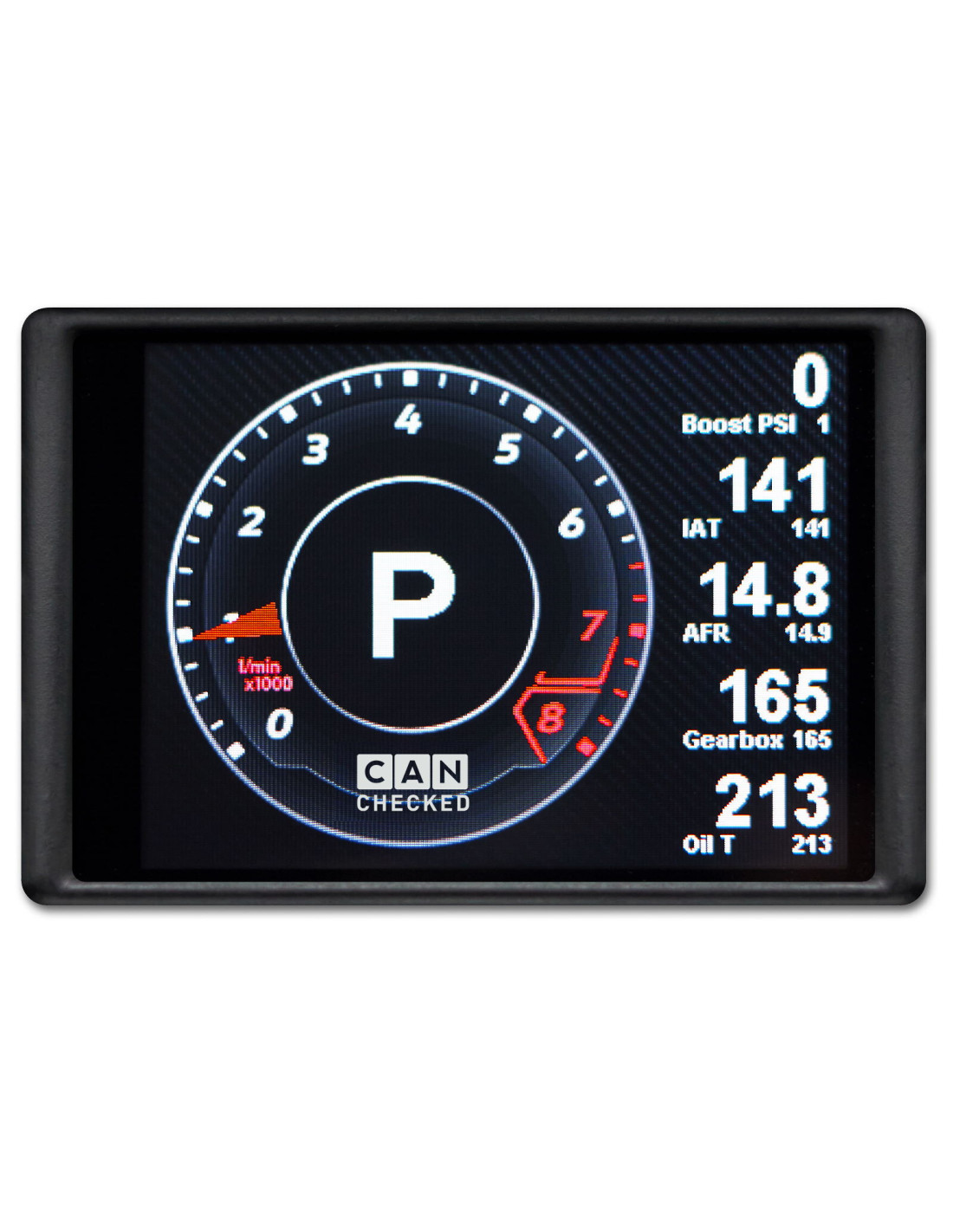

Manomètre CANchecked MFD28 GEN 2 OBD2 pour BMW E39 - Écran de 2,8 pouces

Nouveau multigauge CANchecked GEN2 pour les valeurs des calculateurs autonomes et les capteurs analogiques.
Avec câble OBD2 et support spécifique au véhicule pour les prises d'air des modèles BMW E39.

Note :

Les nouveaux affichages CANchecked de deuxième génération (GEN 2) offrent :

- Graphismes améliorés avec un meilleur lissage des contours
- Glissement au lieu de toucher
- Les widgets sont réglables avec plus de précision
- Nouvelles fonctions d'avertissement pop-up

Qu'est-ce que CANchecked ? Les affichages, jauges, logiciels et capteurs CANchecked permettent l'affichage visuel de données moteur importantes telles que la température d'huile, la pression de suralimentation, la température des gaz d'échappement, etc... Cela peut être fait soit via le bus CAN, soit via l'OBD2 (selon les valeurs du calculateur) ou via des capteurs analogiques supplémentaires.

Caractéristiques :

- Écran tactile capacitif de 2,8 pouces
- Support spécifique au véhicule
- Fonction de voyant de changement de vitesse
- Connexion via le bus CAN et l'interface série
- Affichage des valeurs du bus CAN
- Mémoire de carte SD de 8 Go
- Jusqu'à 10 pages d'affichage librement configurables
- Deux entrées numériques et quatre entrées analogiques pour capteurs de 0 à 5 V (par exemple, pression d'huile, pression de carburant, température d'échappement (avec adaptateur) et pression de suralimentation)
- Commutation via le bus CAN

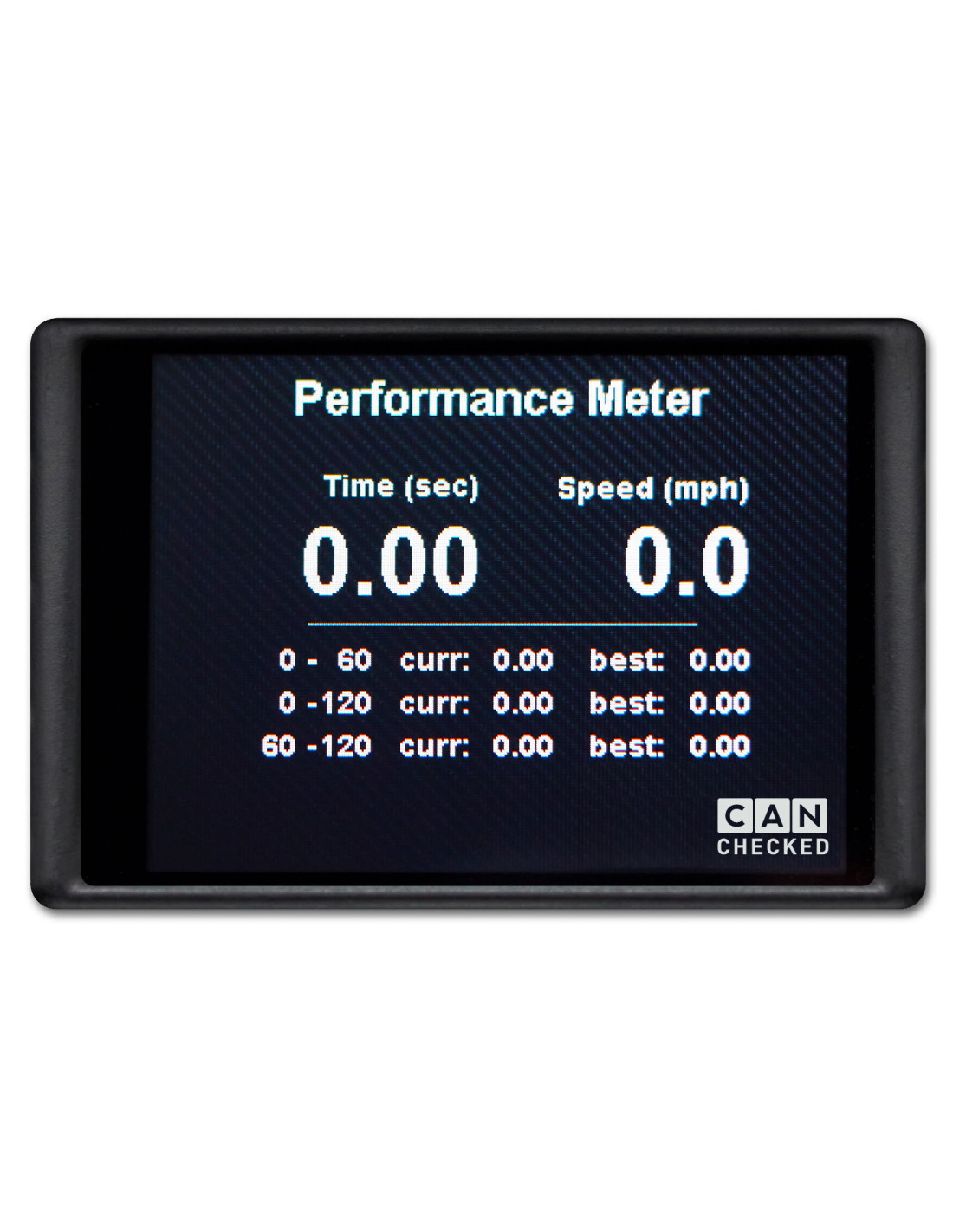

- Compteur de performance (mesure par exemple le temps de 100 à 200 km/h)
- Valeurs d'avertissement minimales et maximales individuelles
- Fonction de fenêtre contextuelle lorsque les valeurs dépassent ou tombent en dessous
- Luminosité de l'écran réglable

Vues :

- 10 pages configurables librement
- Jusqu'à 17 widgets par page
- 10 widgets différents (nombre numérique, barre, vitesse, aiguille unique, journal, Tableswitch, image (à partir de la carte SD), nombre, affichage circulaire, Haldex) - Widgets déplaçables et redimensionnables par glisser-déposer
- Possibilité d'ajustement de la couleur en fonction des widgets

En alternative, le configurateur en ligne est disponible. Ici, les vues peuvent être créées à l'avance, puis copiées sur la carte SD via la fonction d'exportation.

Moniteur de performance :

L'intégration CAN à haute vitesse vous permet d'accéder à jusqu'à 128 capteurs de véhicule que vous pouvez afficher en temps réel. Échangez les capteurs à la volée à l'aide de l'écran tactile de 2,8"/3,2" et configurez des plages personnalisées et des fenêtres contextuelles d'avertissement à l'aide du logiciel DSS.

ECUs supportés :

En général, tous les ECUs (unités de commande électronique) sont pris en charge s'ils disposent d'un bus CAN documenté ou d'une interface série. Cette dernière option est possible uniquement avec des adaptateurs série facultatifs. La plupart des fabricants fournissent un fichier "dbc", qui est ensuite converti en un fichier .tri pour l'affichage. Cela peut également être fait par le client lui-même via le logiciel DSS (Display Setup Software) disponible sur le site officiel du fabricant CANchecked.

Les unités de moteur autonomes suivantes ont déjà été implémentées :

- trijekt (Premium, Bee, trigifant)
- AEM
- MaxxECU
- Ecumaster EMU standard et Black
- Megasquirt 2 et 3
- k-data KDFI
- UMC1/UMC2
- EFIgnition
- Microsquirt
- EcuMaster EMU (classique avec adaptateur Can-Bus : EMU Black)
- Protocole générique AIM
- LinkECU
- Haltech v2
- MME ECU481 avec Can Bus
- SCS Delta GDI4 et Delta
- VAG (Audi / VW / Seat)
- Van kronenburg KMS MD35 (MP25 avec adaptateur CAN-Bus)
- VEMS avec adaptateur série

Si votre ECU ne figure pas dans la liste, veuillez nous contacter.

Diagnostic :

Faites glisser vers le bas à partir de n'importe quelle page pour diagnostiquer les dysfonctionnements à la volée. CANchecked peut lire, diagnostiquer et effacer les codes des systèmes moteur, ABS, transmission, ESP, TPMS et autres.

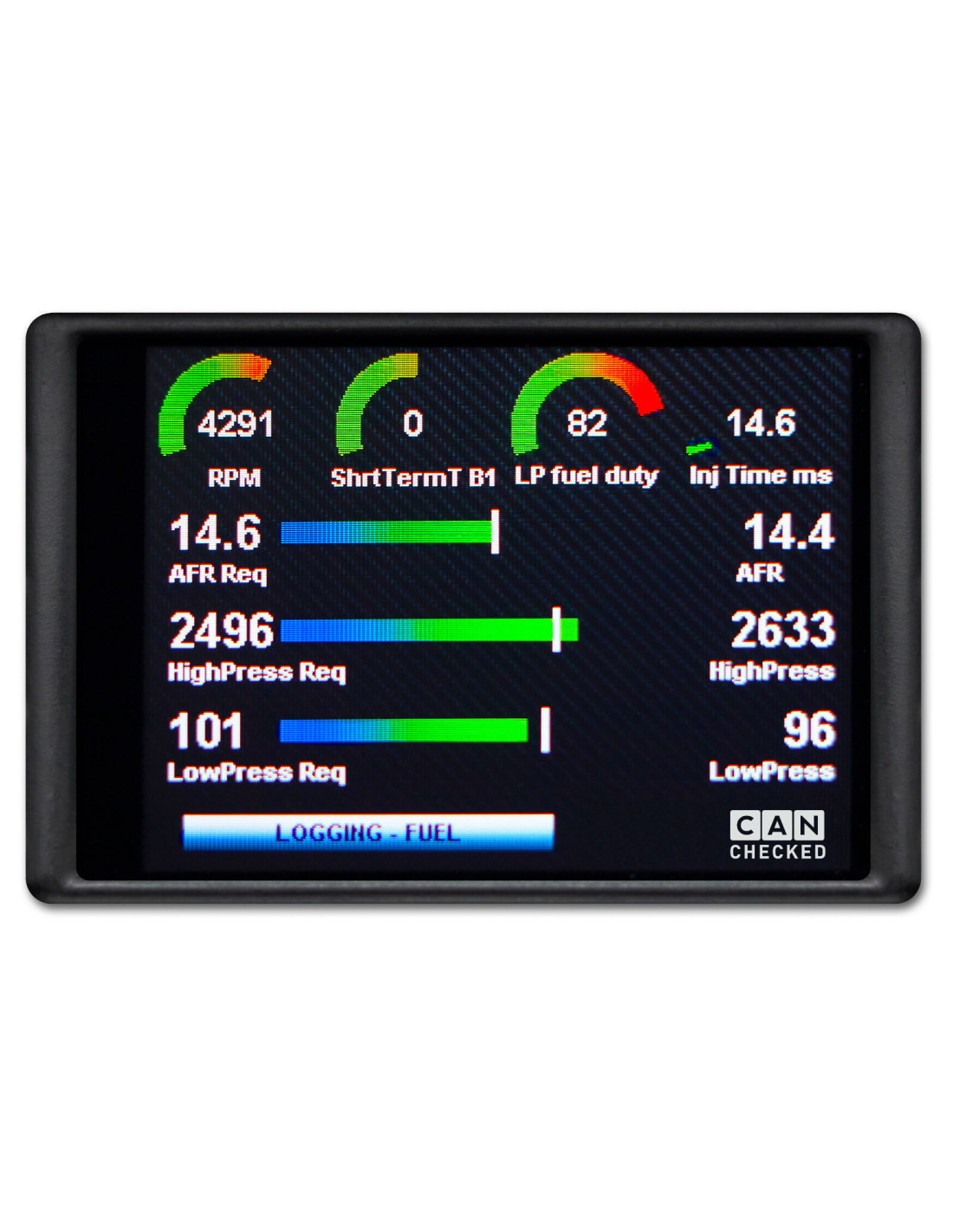

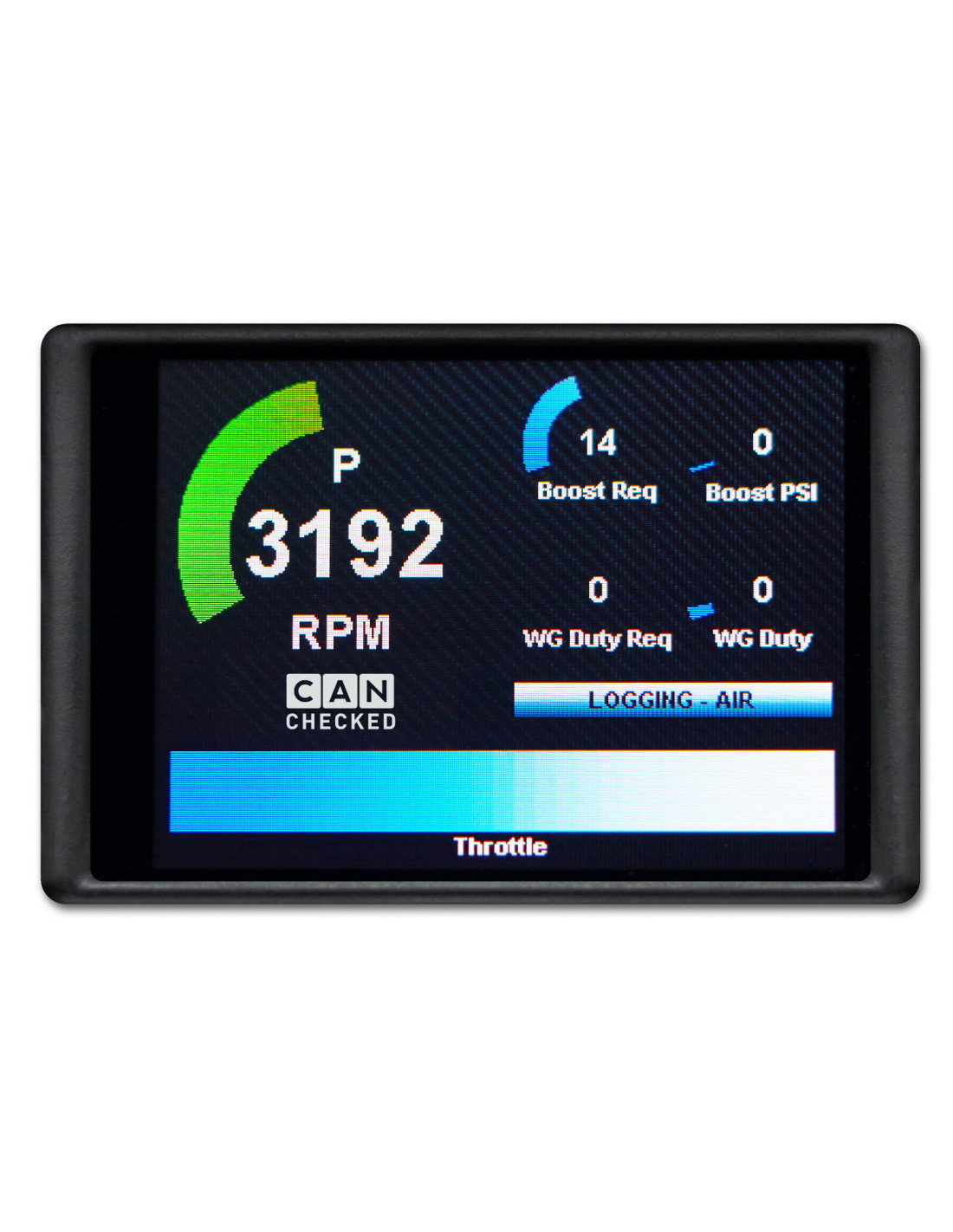

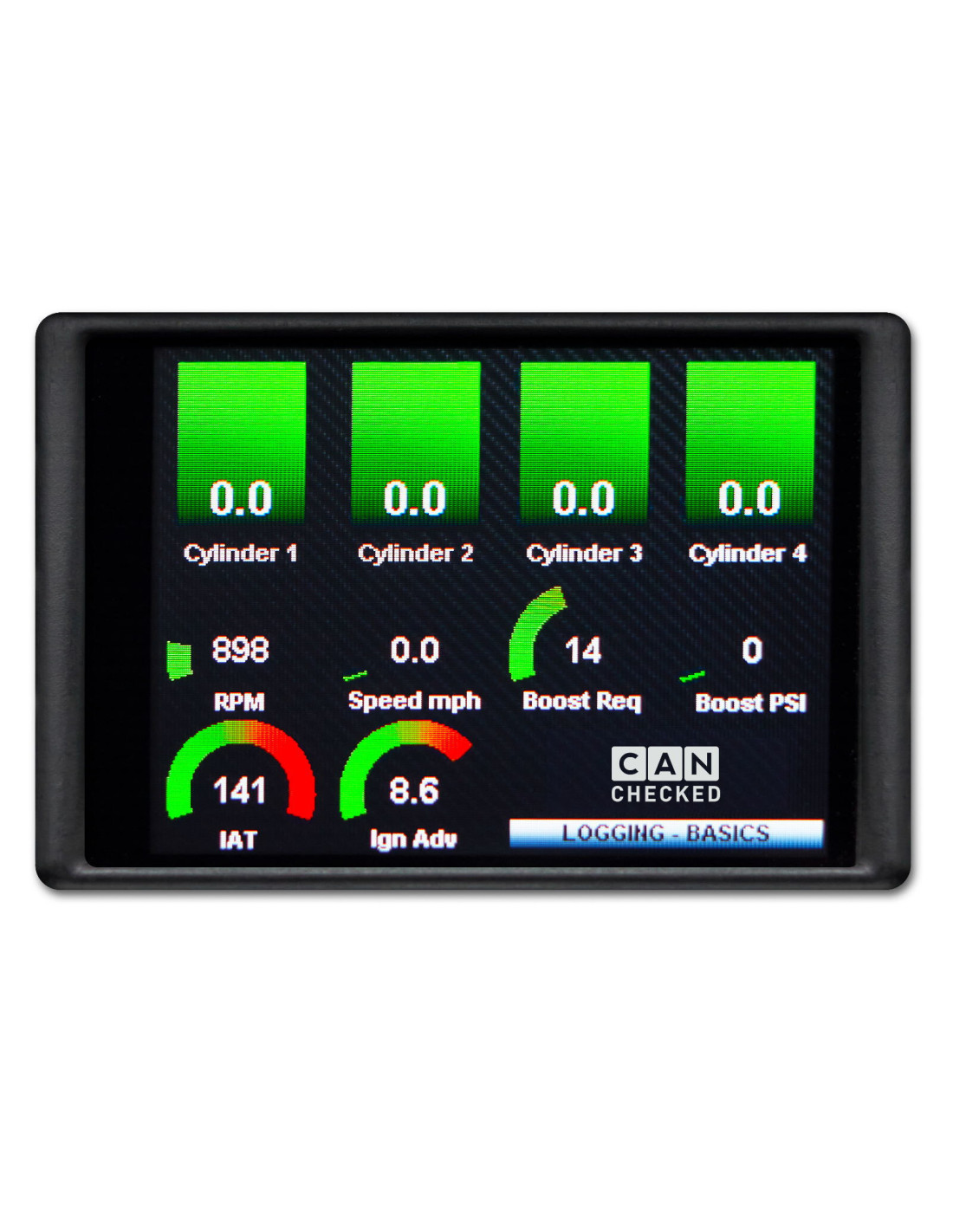

Enregistrement de données :

Accès facile à l'enregistrement à la demande et sauvegarde sur la carte SD interne.

Installation Plug & Play :

CANchecked est conçu avec précision et s'intègre parfaitement à l'intérieur de votre véhicule tout en conservant la fonctionnalité de la prise d'air de votre voiture.

Fonctionnalité extensible :

4 entrées analogiques + 2 entrées numériques vous permettent de surveiller des capteurs et des dispositifs tiers. Les licences futures en développement déverrouilleront l'intégration Haldex, Water Methanol, Ethanol Fueling.

Écrans personnalisables et apparence graphique :

CANchecked est livré avec six tableaux de bord préinstallés. Un total de dix pages d'affichage peuvent être personnalisées à l'aide du logiciel inclus et de la bibliothèque de widgets.

Vous pouvez utiliser le logiciel de configuration de l'affichage CANchecked pour télécharger vos propres graphiques.
Ils doivent être dans le format suivant : Type d'image : fichier BMP 24 bits (R8 G8 B8)

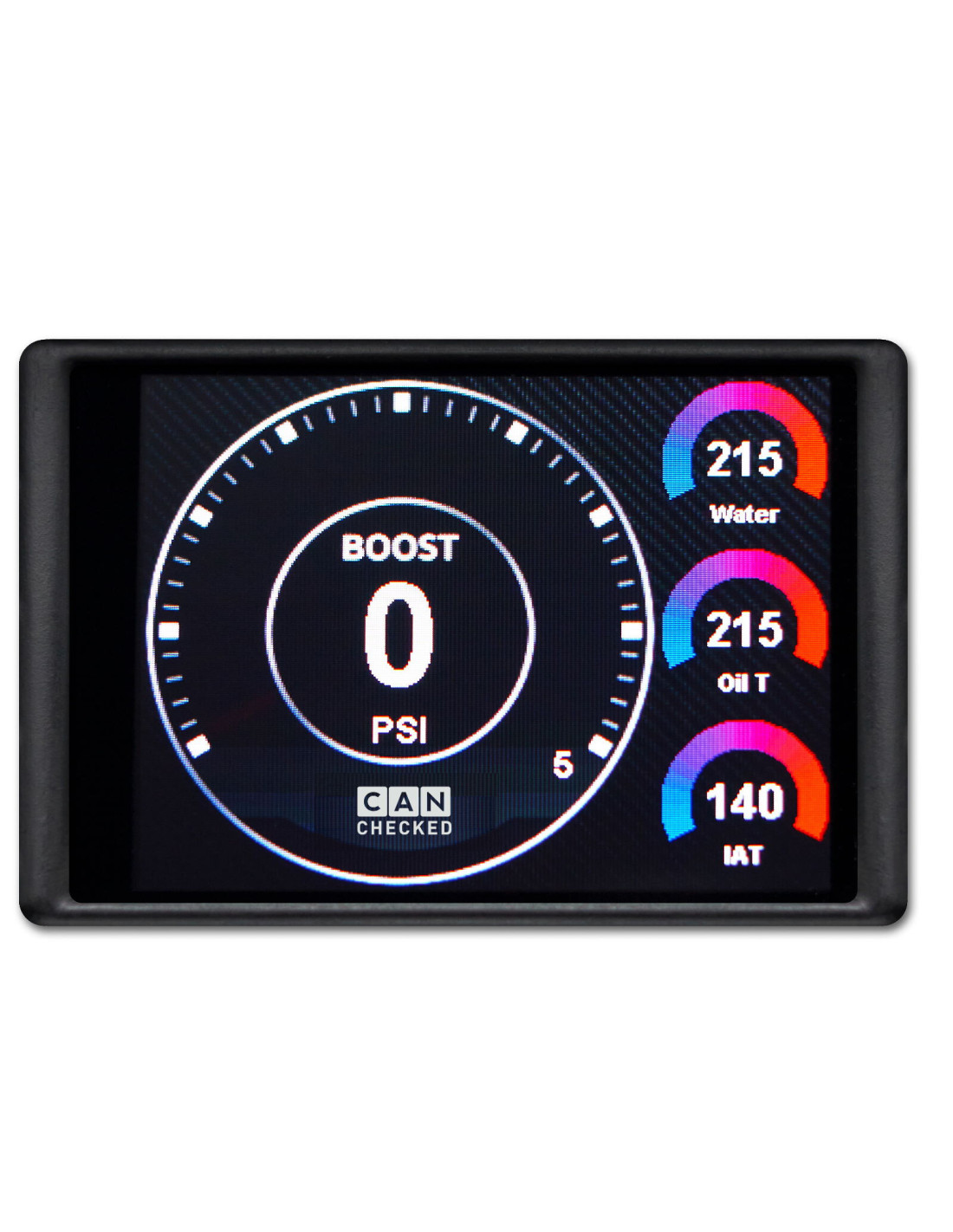

Dimensions : Fond d'écran : 320 pixels X 240 pixels, Manomètre de suralimentation : 240 pixels X 240 pixels, Tachymètre : 160 pixels X 160 pixels En téléchargeant vos propres graphiques dans ces spécifications, vous pouvez personnaliser l'apparence du manomètre de suralimentation sur votre affichage CANchecked pour correspondre à l'esthétique de votre voiture.

Vos données, comme vous le souhaitez !

CANchecked peut afficher jusqu'à dix pages et a accès à 128 capteurs de votre véhicule. Utilisez l'écran tactile pour naviguer entre chaque page et choisissez quel capteur vous souhaitez afficher. Besoin de plus de personnalisation ? Vous pouvez personnaliser vos vues en modifiant les graphiques, les capteurs et les widgets à l'aide du logiciel DSS fourni. Nous avons préchargé quelques exemples sur votre affichage CANchecked pour vous aider à démarrer.

Accessoires optionnels CANchecked :

- Une large gamme de capteurs tels que la température de l'huile et de l'eau, la pression de suralimentation, la pression de l'huile et du carburant, etc...
- Licence pour le contrôle des systèmes de transmission intégrale Haldex GEN 1 et GEN 2
- Adaptateur série (VEMS + Ecumaster sans CAN)
- Intégrations spécifiques au véhicule

Contenu de la boîte :

- Écran CANchecked de 2,8 pouces
- Support spécifique au véhicule pour grille d'aération
- Ensemble de câbles
- Vis de fixation
- Carte micro SD de 8 Go
- Adaptateur de carte micro SD
- Guide de démarrage rapide
- Connecteur A, connecteur B
- Film d'affichage
- 2x résistances de tirage 1K1 (pour NTC)

Si disponible, les manuels d'installation peuvent être trouvés sur le site web CANchecked.

L'affichage peut être configuré sur mesure via le site web. Le convertisseur dbc pour le protocole CAN Bus et le configurateur en ligne pour les widgets, cela peut également être configuré via l'écran tactile.

La plage de température de l'affichage est de -10°C à 70°C.

Une alimentation de 12V est requise, une alimentation de 5V ou 24V est facultative.
