Jeu de triangles avant en aluminium Verkline pour Mitsubishi Lancer EVO X

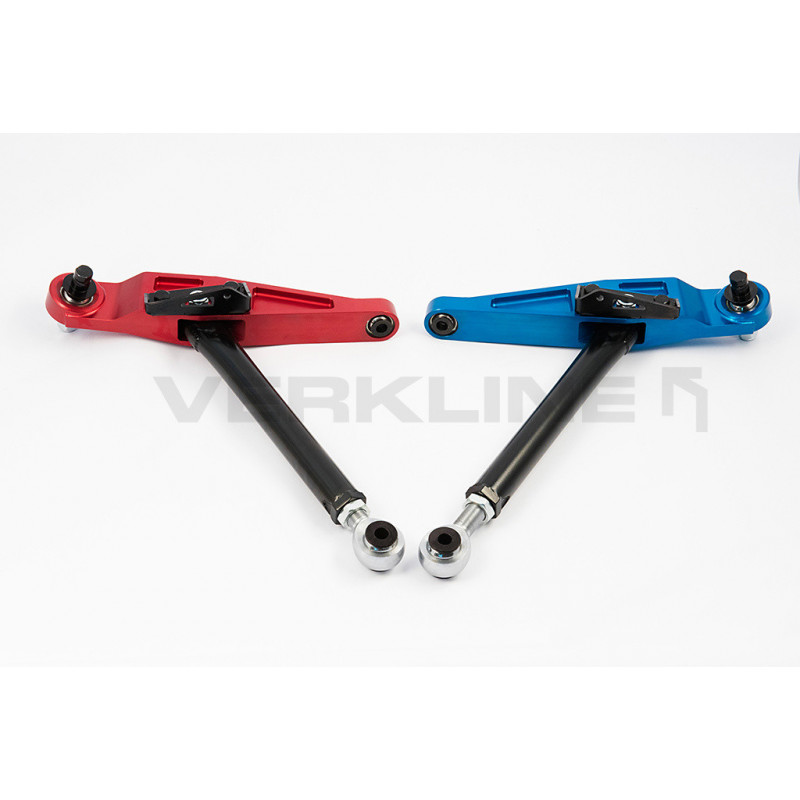

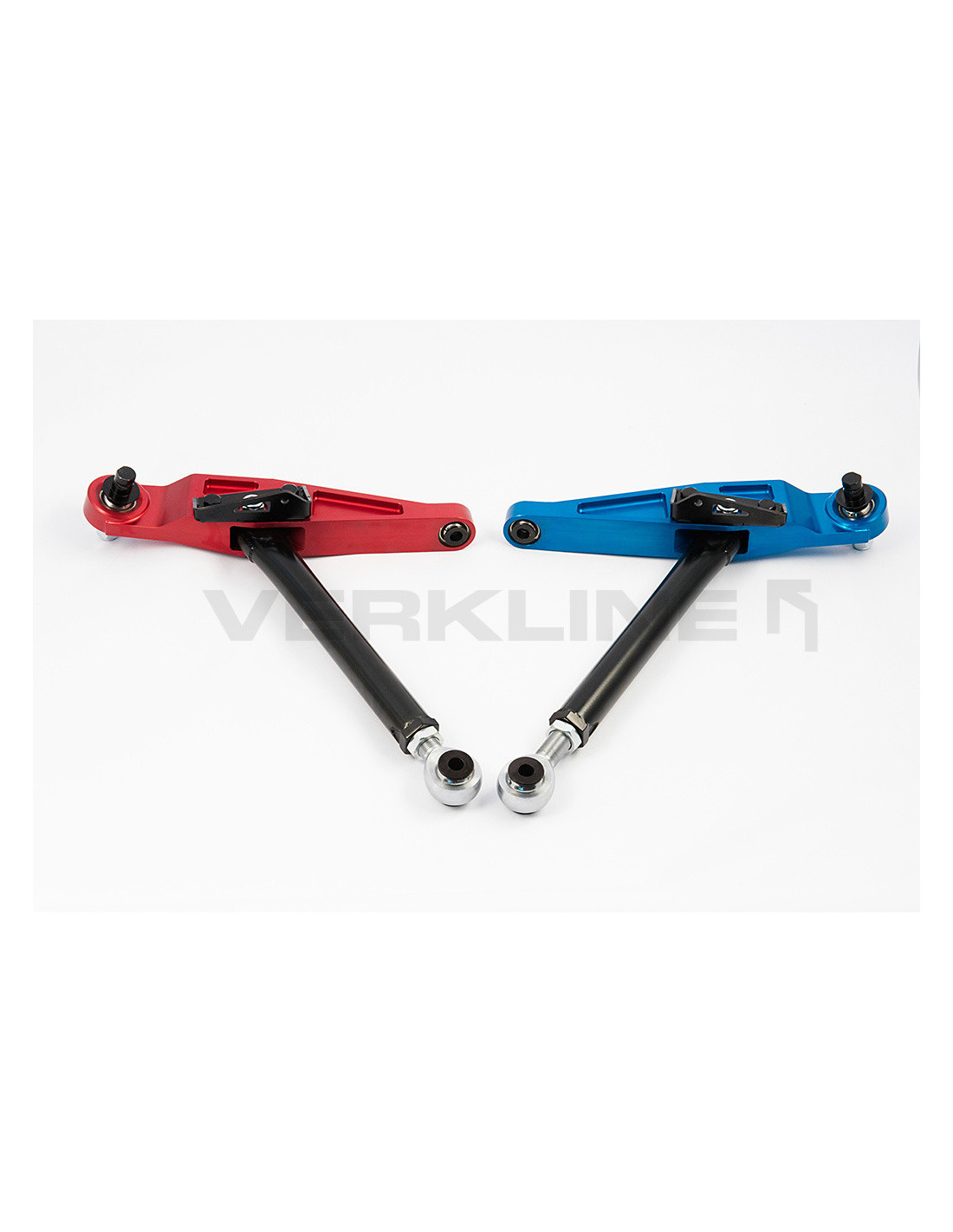

Le kit se compose de toutes les pièces visibles sur les photos :
- Triangles avant légers en aluminium (gauche + droite)
- Deux goupilles pour les montants
- Deux embouts de tige de sport automobile M22
- Deux vis demi-taille M22
- Quatre roulements de sport automobile
- Supports antiroulis à deux bras
- Douilles entretoises pour le montage des rotules dans le faux-châssis avant
- Six boulons 10.9 utilisés
- Quatre vis 10.9 utilisées
Caractéristiques:
- Bras de suspension avant R4 spec
- Livré pré-assemblé prêt à être monté dans la voiture
- Permet un réglage accru de la chasse et du carrossage
- Conforme au kit rallye R4 (conforme aux règles d'homologation FIA pour Lancer EVO X)
- Même embout de biellette que pour le kit R4 d'origine
- Une plus grande résistance par rapport aux triangles OEM
- Les triangles sont anodisés en rouge et bleu
Détails techniques
- Fabriqué en aluminium 7075 sur CNC 5 axes
- Tuyauterie T45 utilisée
- Toutes les broches en C45 et en argent galvanisé
- Tig soudé - Conception CAO 3D complète
- Testé par FEA et un renforcement supplémentaire à la conception originale a été fait pièces utilisées :
| La main gauche est rouge (CE114-105) - 1 pcs | |||
| pièces | |||
| 1 | CE114-165 | Bras avant gauche | 1 |
| 2 | CE114-27 | Ensemble de tige arrière de bras avant | 1 |
| 3 | Konelock-nut-M14x2 | Écrou Konelock M14x2 | 1 |
| 4 | CE114-173 | Bras avant de plaque de montage ARB | 1 |
| 5 | Broche de bras avant | 1 | |
| 6 | RG18MTE.35 | Roulement rodobal | 1 |
| 7 | CE114-152 | Douille d'adaptateur de bras avant | 1 |
| 8 | Seeger-SB35 | Seeger SB35 | 1 |
| 9 | Seeger-SB42 | Seeger SB42 | 1 |
| 10 | Adaptateur de goupille supérieure de bras avant | 1 | |
| 11 | NL14spss-254-Nord-Lock | NL14spss-254-Écluse Nord | 1 |
| 12 | RM22XE.C0 | Rodobal Rotule M22x1,5 | 1 |
| 13 | CE114-202 | Écrou M22x1.5 | 1 |
| 14 | Boulon à tête hexagonale-ISO-8676-M10x1.25x25 | Vis tête hexagonale ISO 8676 M10x1.25x25 | 2 |
| 15 | CE114-155 | Tige arrière bras avant ISO 8765 - M14 | 1 |
| 16 | CE114-72 | Adaptateur bras avant RM22XE | 2 |
| 17 | RG22SE42C0 | Rodoball Uniball Désalignement élevé | 1 |
| 18 | Adaptateur de goupille inférieur de bras avant inférieur | 1 | |
| 19 | Rondelle-UNI-8840-DIN-137-B10 | Rondelle UNI 8840 - DIN 137 - B10 | 2 |
| 20 | Rondelle-UNI-8840-DIN-137-B14 | Rondelle UNI 8840 - DIN 137 - B14 | 1 |
| La main droite est bleue (CE114-108) - 1 pcs | |||
| pièces | |||
| 1 | CE114-26 | Bras avant droit | 1 |
| 2 | CE114-27 | Ensemble de tige arrière de bras avant | 1 |
| 3 | Konelock-nut-M14x2 | Écrou Konelock M14x2 | 1 |
| 4 | CE114-51 | Bras avant de plaque de montage ARB | 1 |
| 5 | CE114-65 | Broche de bras avant | 1 |
| 6 | RG18MTE.35 | Roulement rodobal | 1 |
| 7 | CE114-152 | Douille d'adaptateur de bras avant | 1 |
| 8 | Seeger-SB35 | Seeger SB35 | 1 |
| 9 | Seeger-SB42 | Seeger SB42 | 1 |
| 10 | Adaptateur de goupille supérieure de bras avant | 1 | |
| 11 | NL14spss-254-Nord-Lock | NL14spss-254-Écluse Nord | 1 |
| 12 | RM22XE.C0 | Rodobal Rotule M22x1,5 | 1 |
| 13 | CE114-202 | Écrou M22x1.5 | 2 |
| 14 | Boulon à tête hexagonale-ISO-8676-M10x1.25x25 | Vis tête hexagonale ISO 8676 M10x1.25x25 | 1 |
| 15 | CE114-155 | Tige arrière bras avant ISO 8765 - M14 | 2 |
| 16 | CE114-72 | Adaptateur bras avant RM22XE | 1 |
| 17 | RG22SE42C0 | Rodoball Uniball Désalignement élevé | 1 |
| 18 | Adaptateur de goupille inférieur de bras avant inférieur | 1 | |
| 19 | Rondelle-UNI-8840-DIN-137-B10 | Rondelle UNI 8840 - DIN 137 - B10 | 1 |
| 20 | Rondelle-UNI-8840-DIN-137-B14 | Rondelle UNI 8840 - DIN 137 - B14 | 1 |
