Coude inox

Les coudes inox sont les pièces qui donnent sa trajectoire à une ligne d’échappement, à un circuit de suralimentation ou de refroidissement. Angle, rayon de cintrage, type d’emmanchement : le choix de ces éléments conditionne autant le passage des gaz que la facilité de montage sous la voiture.

Nos coudes inox

Les coudes inox proposés par Swapland couvrent l’essentiel des configurations rencontrées en préparation :

angles de 15°, 30°, 45°, 60°, 90° et 180° ;
versions longues à souder pour les lignes “propres” orientées flux ;
versions à emmancher (Simons ou universelles) pour les montages démontables ;
variantes courtes, T, X-Pipe et Y pour les doubles lignes ou les espaces très contraints.

Tous sont en inox 304L, avec épaisseur fine (environ 1,5 mm) adaptée à un usage racing : échappement, suralimentation, circuits d’eau, selon la configuration.

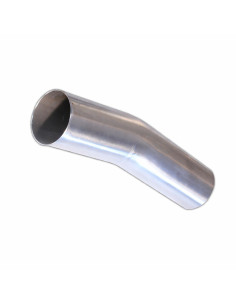

Coude inox 15° universel

Le coude inox 15° universel est pensé pour corriger légèrement une trajectoire sans casser le flux. En pratique, il sert à “rattraper” un alignement, contourner un élément de châssis ou affiner le passage d’une ligne déjà bien dessinée. Disponible du Ø 42 à 89 mm, en inox 304L soudable, il conserve un rayon généreux pour limiter les pertes de charge.

Sur une ligne d’échappement sur mesure, plusieurs coudes de 15° peuvent remplacer un angle plus brutal tout en gardant un très bon passage de gaz. En suralimentation ou refroidissement, il reste utilisable, même si l’aluminium sera généralement privilégié pour le gain de poids et la dissipation thermique.

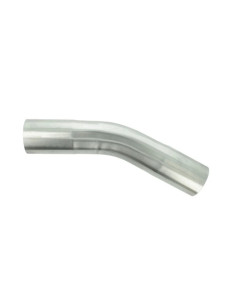

Coude inox 30° universel

Les coudes inox 30° universels occupent un bon compromis entre le “léger rattrapage” et le changement de direction plus marqué. Ils sont disponibles du Ø 40 à 89 mm, en inox 304L, avec une épaisseur de 1,5 / 1,6 mm et un rayon étudié pour rester fluide. Montés en TIG ou MIG, ils permettent de dessiner une ligne propre en combinant quelques angles bien posés plutôt qu’une succession de réajustements.

Une variante spécifique de coude d’échappement 30° avec emmanchement simple existe également en Ø 51, 63,5 et 76 mm. Elle facilite les montages démontables : le tube se manchonne directement dans le coude, puis la fixation se fait par collier ou soudure courte. C’est une bonne solution pour les sections qu’il faut pouvoir déposer régulièrement (silencieux, tronçons centraux, etc.).

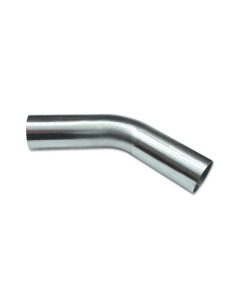

Coude inox 45° universel

Le coude inox 45° universel est un grand classique pour les lignes d’échappement et les circuits de suralimentation. L’angle est suffisant pour modifier nettement la trajectoire sans créer un coude trop brutal. En version longue à souder, disponible du Ø 40 à 89 mm, il offre un rayon de cintrage cohérent avec une utilisation performance : flux correct, turbulences limitées, bon comportement à haut débit.

Les déclinaisons avec emmanchement simple en Ø 51, 63,5 ou 76 mm permettent un montage plus rapide et démontable, très pratique pour les sections accessibles sous la voiture. La gamme Simons vient compléter l’offre avec des coudes 45° à manchonner, en multiples diamètres, toujours en inox de qualité. Ce type de pièce est bien adapté aux lignes évolutives : modification de silencieux, ajout de Y, adaptation sur collecteur existant, etc.

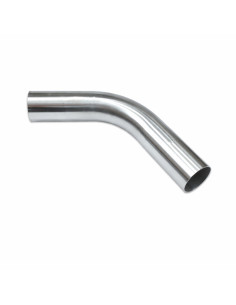

Coude inox 60° universel

Le coude inox 60° universel sert lorsque 45° ne suffisent plus mais qu’un 90° serait trop violent pour le flux ou difficile à caser. En inox 304L, du Ø 40 à 89 mm, il est utilisé pour contourner un élément important (berceau, réservoir, pont arrière) tout en gardant une ligne lisible.

On retrouve aussi une version de coude 60° avec emmanchement simple en Ø 51, 63,5 et 76 mm, pratique pour adapter une section précise de ligne sans forcément tout ressouder. Ce type de coude trouve sa place sur des montages mixtes soudé/manchonné, par exemple dans le cadre de lignes semi-démontables pour la piste.

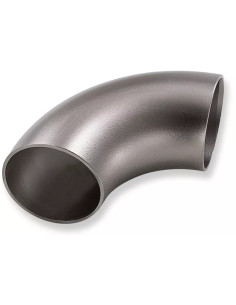

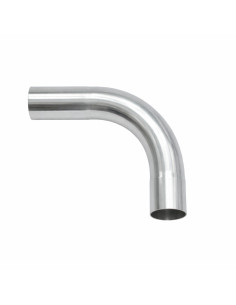

Coude inox 90° universel

Le coude inox 90° universel est dédié aux changements de direction francs : remontée de ligne, passage au-dessus d’un essieu, sortie sous pare-chocs, etc. Le coude long à souder, en inox SS304, est cintrée au mandrin pour garder un diamètre interne constant et limiter les pertes de pression. C’est la base pour des lignes propres, avec peu de ruptures de section.

Les coudes 90° à emmanchement simple, disponibles en Ø courants (51, 63,5, 76 mm) ainsi que la gamme Simons, permettent de réaliser des montages démontables ou de venir “ajouter” un coude sur une ligne existante sans reprise complète. Sur une préparation performance, il reste important de limiter le nombre de 90° successifs et de soigner leur position, afin de ne pas contraindre le flux en sortie de turbo ou avant le silencieux principal.

Coude inox 180° universel

Les coudes inox 180° servent à réaliser un demi-tour propre de la ligne : double sorties, passages compactés sous châssis, montages spécifiques sur moteurs transversaux ou V. La version à emmanchement simple (51, 63,5, 76 mm) permet un montage mâle / femelle avec serrage ou soudure courte.

La gamme Simons propose également des coudes 180° à manchonner en plusieurs diamètres. Ces pièces sont très utilisées pour construire des silencieux “loop”, des retours de ligne dans un volume réduit ou des systèmes d’échappement très travaillés sur des V6/V8 préparés.

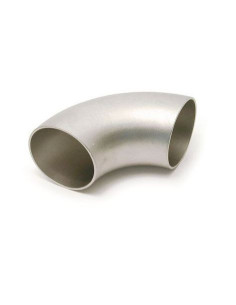

Coude court inox universel

Le coude court inox 90° est l’outil idéal quand l’espace manque sérieusement : sortie sous pare-chocs, passage très serré près d’un longeron ou d’un bras de suspension. Sa géométrie plus compacte offre un changement de direction rapide, au prix d’un rayon plus serré. Il reste possible de le recouper pour réduire encore l’angle effectif.

Pour certains diamètres (par exemple 45mm ou 89 mm), des versions soudées en deux parties sont proposées en déstockage. Elles conviennent très bien pour des montages où l’on vise avant tout le contournement d’un obstacle dans un volume limité, en restant sur de l’inox 304L.

T inox

Les T inox permettent de dériver, fusionner ou équilibrer des flux dans une ligne. Ils sont utilisés pour réaliser des doubles sorties, créer des by-pass, alimenter deux branches à partir d’une même ligne ou l’inverse. Les versions extrudées sans collerette, en différents diamètres (42,4 à 76 mm), facilitent l’intégration dans une ligne existante : on coupe, on positionne, on soude.

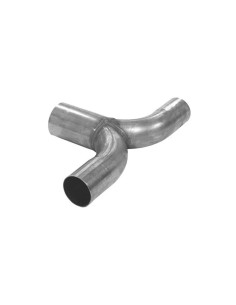

Un T pour doubles sorties d’échappement est également proposé, avec un diamètre d’entrée différent de celui des sorties, très utile pour passer d’une ligne simple à une double sortie cohérente au niveau du pare-chocs.

X-pipe inox

L’X-Pipe inox est destiné aux doubles lignes, principalement sur les mécaniques en V. Placé au bon endroit, il permet d’équilibrer les flux entre les deux bancs, d’améliorer le balayage et souvent de rendre la sonorité plus pleine et plus agressive. Sur un V8, c’est une pièce quasi incontournable lorsqu’on vise une vraie ligne performance.

L’X-pipe en inox 304L proposé existe en plusieurs diamètres (51, 63,5, 76 mm), avec des cotes étudiées pour une intégration propre sous le châssis. Il peut être soudé directement sur la ligne existante, en remplacement d’un simple raccord ou d’une section droite.

Y en inox

Les raccords Y en inox servent à diviser ou réunir des flux de façon plus progressive qu’un T franc. Ils sont utilisés pour passer d’une ligne simple à une double sortie, regrouper plusieurs branches ou réaliser des montages type 3-en-1 ou 4-en-1.

La gamme comprend des Y classiques pour ligne d’échappement, des raccords spécifiques Powersprint, ainsi que des pièces 3-en-1 ou 4-en-1 vers un seul gros diamètre. Ces derniers sont très utiles pour construire des collecteurs simples ou pour regrouper plusieurs tubes en une seule descente avant turbo ou avant silencieux principal.

Comment choisir l’angle et le type de coude inox ?

Le choix d’un coude se fait d’abord en fonction du trajet de la ligne :

15° / 30° : corrections fines, ajustements de trajectoire, optimisation de passage ;
45° : changement de direction marqué mais encore fluide, très utilisé ;
60° : pour contourner un élément sans passer à un 90° trop brutal ;
90° : redirection franche, souvent en remontée ou descente de ligne ;
180° : demi-tour complet, silencieux “loop” ou double sorties compactes.

Ensuite, il s’agit de limiter les enchaînements d’angles serrés, en particulier en sortie de turbo ou sur les sections très sollicitées. Mieux vaut quelques coudes de grand rayon bien placés qu’une série de cassures rapprochées.

Coudes à souder ou coudes à emmancher ?

Les coudes à souder offrent la solution la plus propre et la plus durable pour une ligne dédiée à la piste, au drift ou au rallye : une fois la géométrie validée, la ligne devient monobloc ou segmentée avec quelques points de démontage choisis (V-Band, manchons).

Les coudes à emmanchement simple (Simons ou universels) permettent davantage de modularité. Ils conviennent bien si la ligne doit être régulièrement démontée, modifiée, ou si l’on souhaite limiter le nombre de soudures longues sous le véhicule. Dans ce cas, la qualité des manchons et colliers employés devient essentielle pour garantir l’étanchéité et la tenue dans le temps.

Foire aux Questions

Quel angle privilégier pour une ligne d’échappement sur mesure ?

Dans l’idéal, on privilégie les angles les plus doux possibles : 15°, 30° ou 45° selon la place disponible.

Les 60° et 90° restent indispensables dans certains passages, mais il vaut mieux éviter d’enchaîner plusieurs coudes serrés sur une courte distance, surtout en sortie de turbo.

Peut-on utiliser les coudes inox pour la suralimentation et le refroidissement ?

Oui.

Les coudes inox peuvent être utilisés pour le circuit de suralimentation ou d’eau, mais l’aluminium reste souvent plus intéressant pour ces usages : plus léger et plus dissipateur de chaleur. L’inox sera privilégié pour les gaz chauds (échappement) et les zones très exposées.

Que choisir entre coude long, coude court, T, X-pipe ou Y ?

Le coude long est à privilégier pour le flux et la stabilité de la ligne.

Le coude court sert surtout en cas de manque de place. Le T est adapté aux dérivations nettes ou aux montages simples, tandis que l’X-pipe vise l’équilibrage des flux sur une double ligne (V6, V8…). Le Y permet des transitions plus progressives, particulièrement utiles pour regrouper ou diviser plusieurs sections sans rupture brutale de section.
