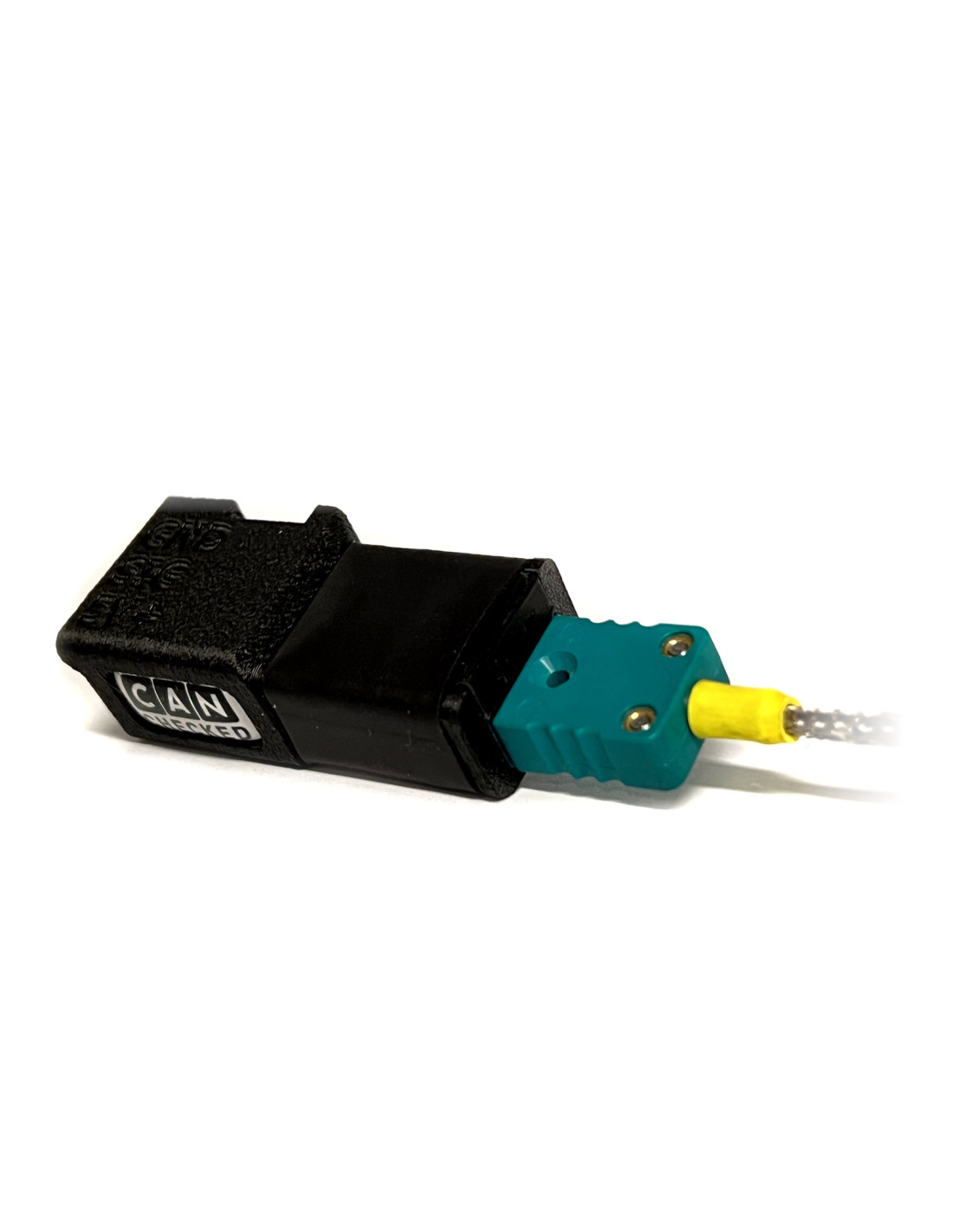

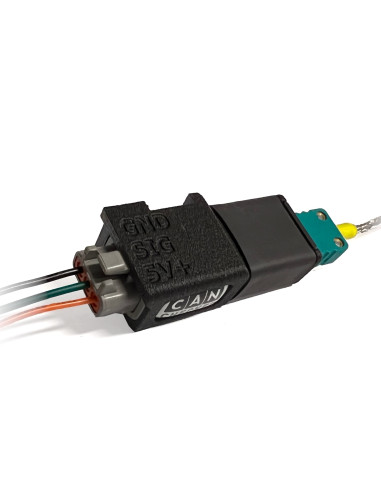

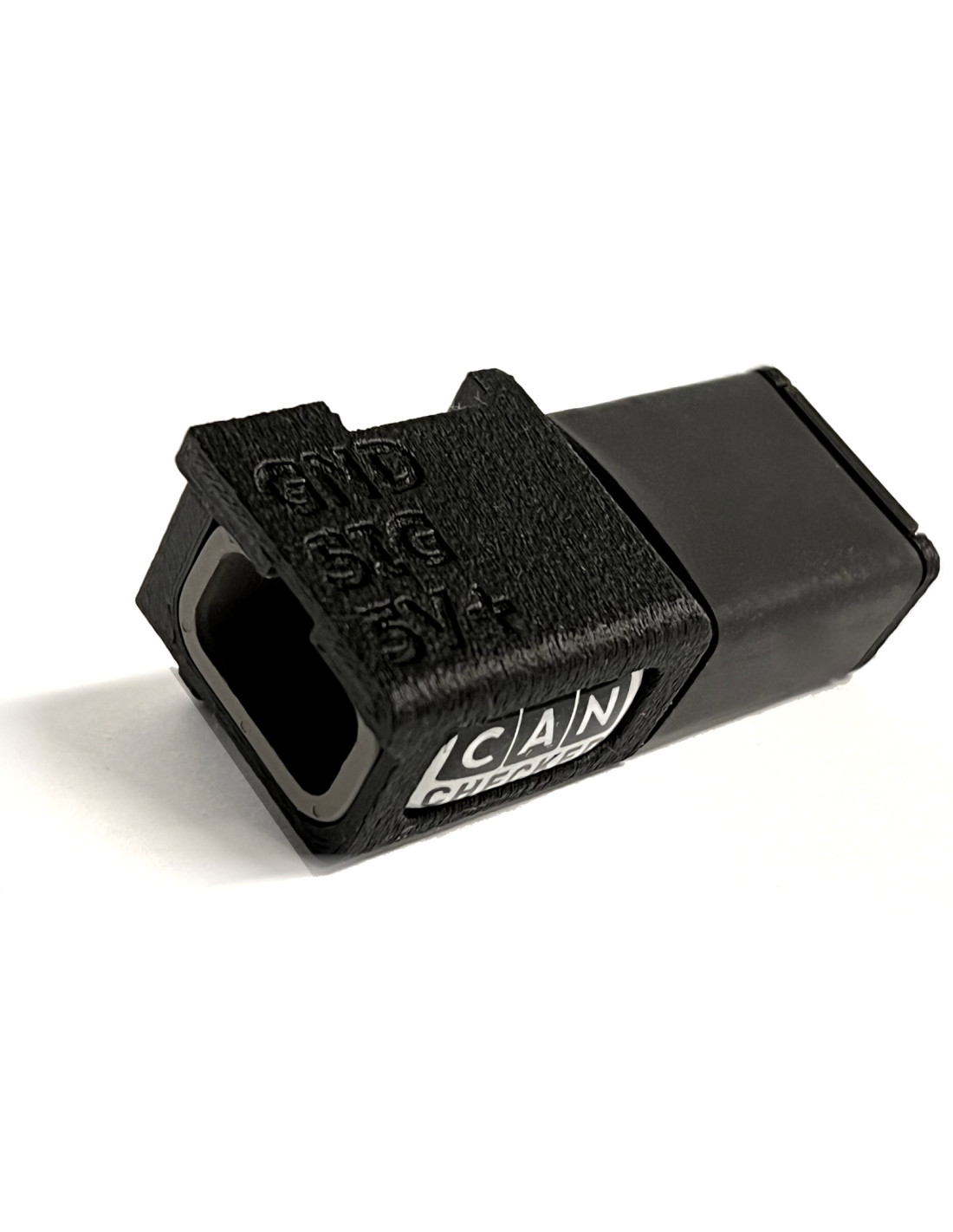

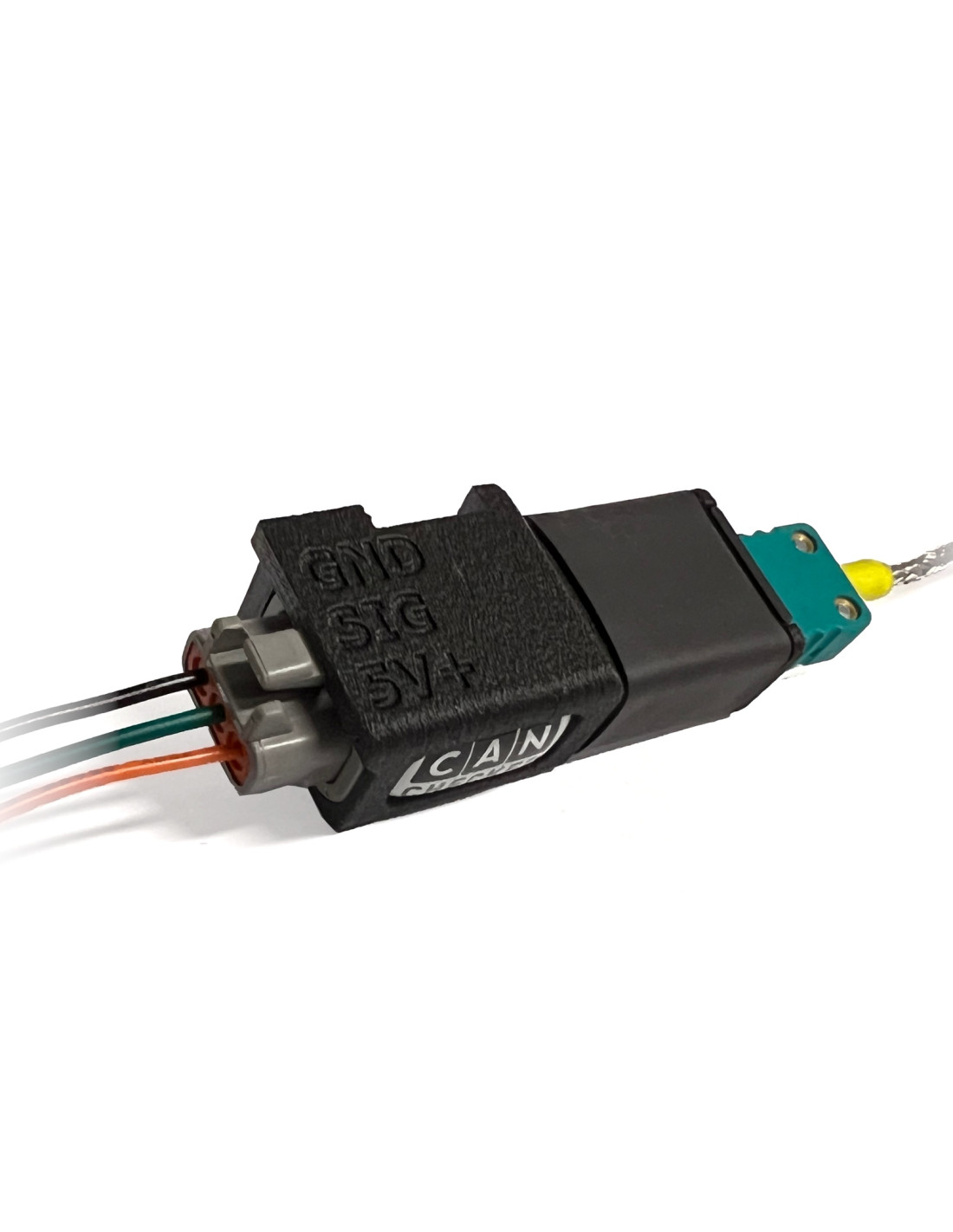

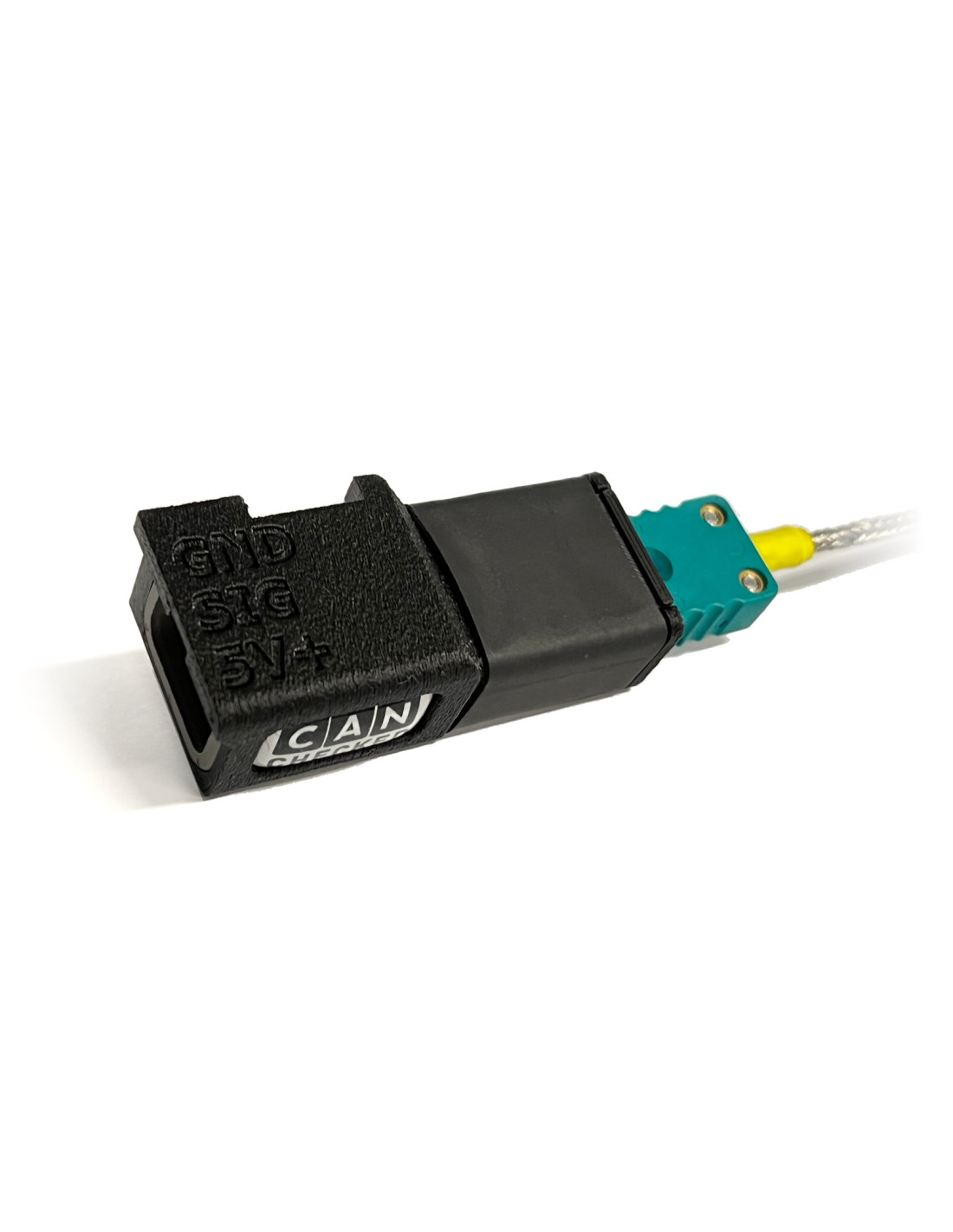

TCC01 – Convertisseur thermocouple de type K et DTM 3 voies
Le TCC01 est un convertisseur thermocouple de type K conçu pour convertir et amplifier les signaux des sondes thermocouples, facilitant ainsi la surveillance précise des températures dans diverses applications automobiles et industrielles.
Caractéristiques du TCC01:
-
Compatibilité universelle : Le TCC01 est compatible avec tout appareil doté d'une entrée analogique 0-5V, notamment :
- AEM
- Ecumaster
- Emtron
- DTAfast
- Haltech
- LinkECU
- KMS van Kronenburg
- MaxxECU
- MBE
- Megasquirt
- Motec
- Syvecs
- VEMS
-
Polyvalence : Outre la mesure des températures d'échappement, le TCC01 peut être utilisé pour surveiller les températures de liquides (avec des thermocouples de 1 mm) et de gaz (avec des thermocouples de 0,5 mm).
Spécifications techniques:
-
Consommation électrique : Seulement 180 µA
-
Résolution : 4 mV par °C
-
Échelle de température : 0V correspond à 0°C et 5V à 1250°C
-
Précision : Déviation maximale de 2%
-
Compensation de soudure froide : Intégrée
- Compatibilité des sondes : Prend en charge diverses sondes de type K (diamètres de 0,5, 1, 3 et 5 mm)
Installation et utilisation:

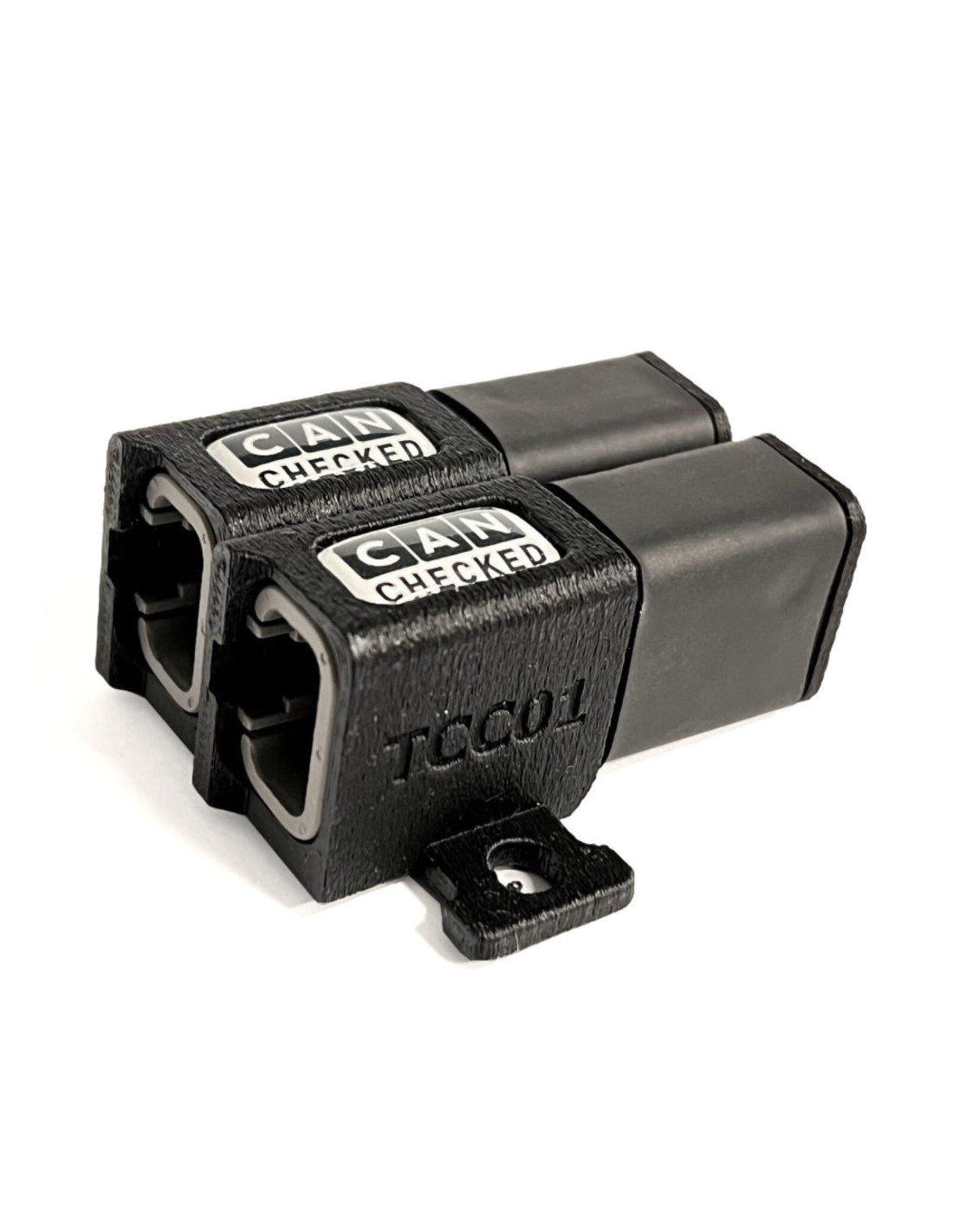

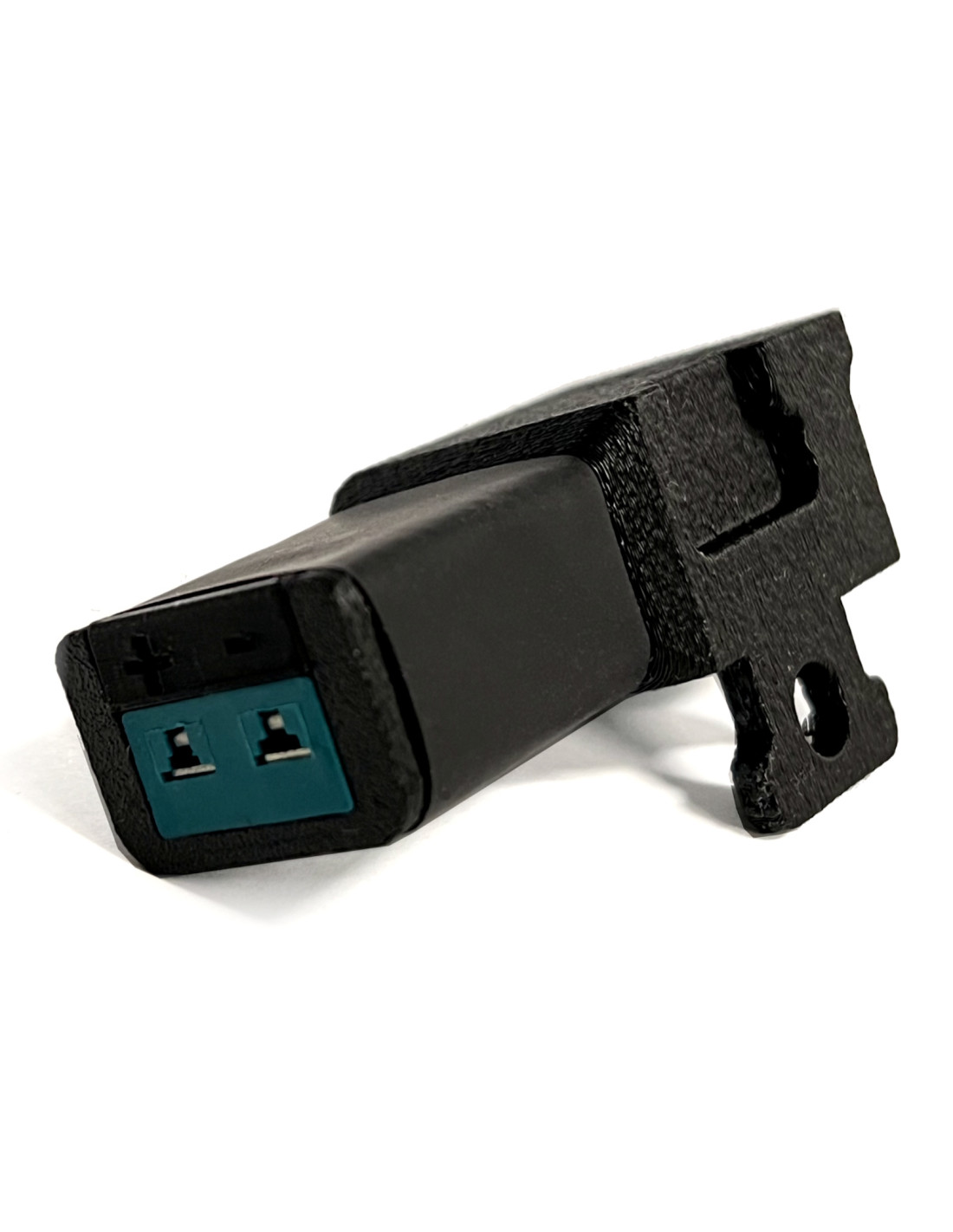

L'installation du TCC01 est simple. Il doit être placé dans un endroit sec et à l'abri de la chaleur excessive, comme derrière la cloison pare-feu. L'oreille de fixation intégrée permet une installation aisée à l'aide d'une vis M6 ou de colliers de serrage. Grâce à sa conception modulaire, plusieurs modules TCC01 peuvent être montés côte à côte pour des configurations nécessitant plusieurs sondes, comme les collecteurs d'échappement TwinScroll. Pour des solutions plus avancées, les modules TCCXX permettent de transmettre directement les mesures sur le bus CAN, disponibles en versions TCC04, TCC06, TCC08 et TCC10.
Contenu du kit:
