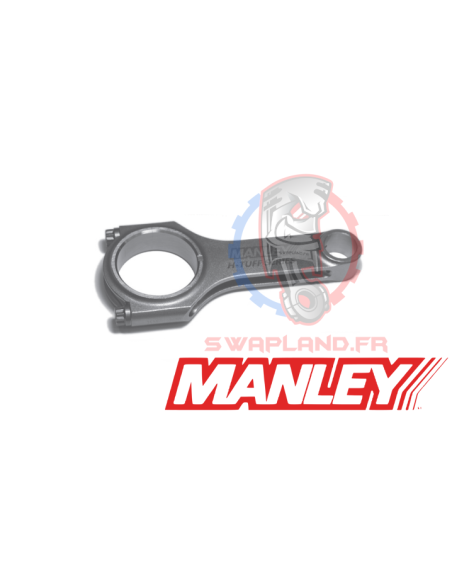

Bielles renforcées en H Manley:

Les kits de bielles sont appareillés au poids avec une précision de ± 1,5 gramme pour assurer un équilibre des masses en mouvements du moteur.

Les chapeaux de bielles sont quand à eux équipés de vis renforcées ARP2000 (environ 7500trs/mn) en 3/8" (sauf la ref 1407 qui est en 7/16" )

Les bielles en H de chez Manley sont destinées à une utilisation sportive avec par exemple une puissance max de 600cv pour un 4 cylindres ou 800 pour un 6 cylindres.

Si vous souhaitez dépasser ces limites, il vous faudra partir sur la gamme de bielles en I de chez Manley.

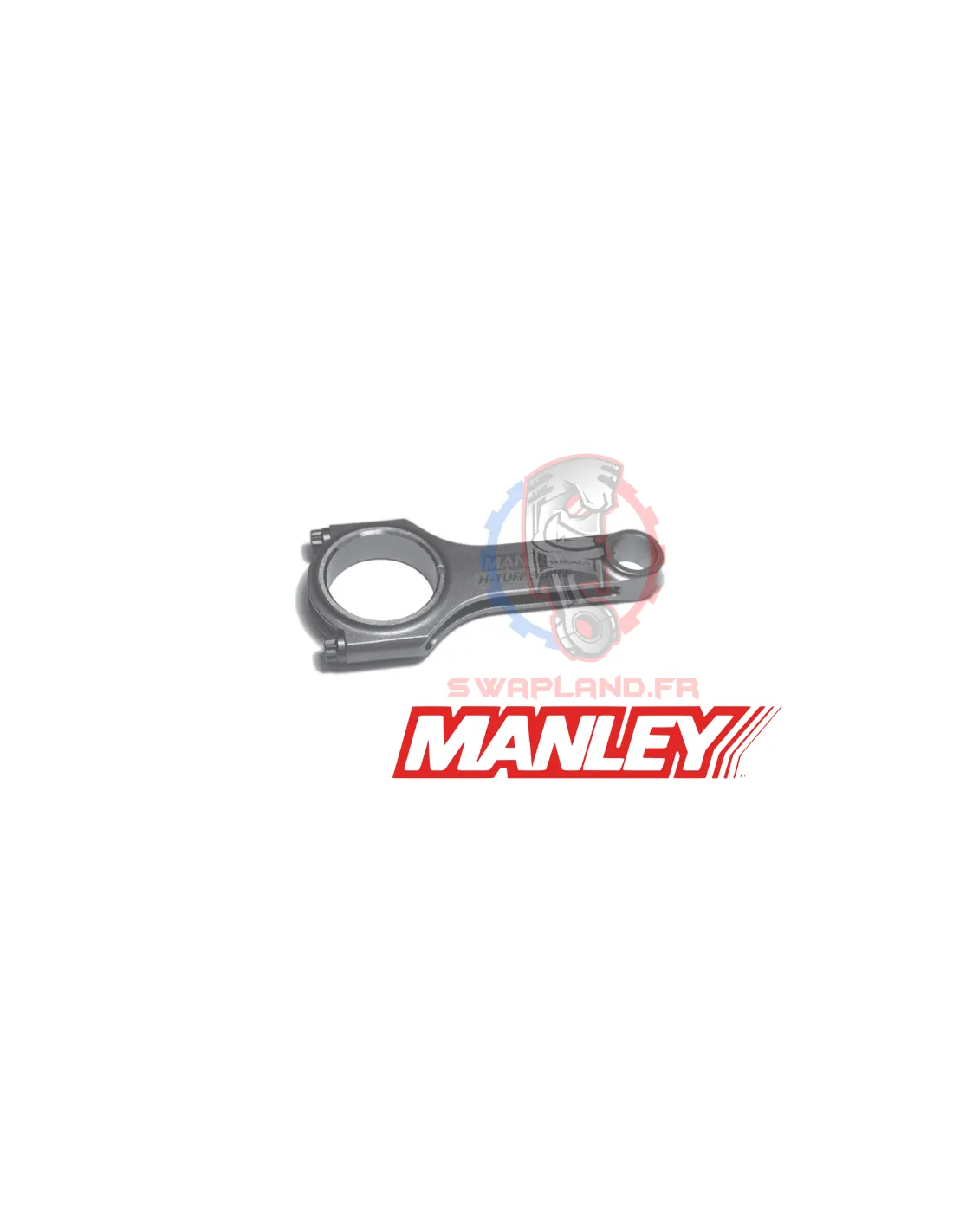

La série H-Tuff : performance améliorée entre les bielles en H standard et les Turbo Tuff® haut de gamme

Les bielles H-Tuff comblent parfaitement l'écart entre nos modèles en H éprouvés et la série haut de gamme Turbo Tuff®.

Le design des bielles H-Tuff se distingue par une poutre élargie et une augmentation de l'épaisseur de la section transversale dans les zones critiques, garantissant une résistance et une fiabilité accrues sous des contraintes élevées.

* également disponible en H-Tuff/H-tuff Plus Design sur demande

** Le moteur Honda D16 peut nécessiter un léger ajustement à la base des parois des cylindres. Cela est plus fréquent avec les anciens blocs ZC, D16A et D16Z6.

Référence	Description	Lgr mm	tête	Lgr tête	d’axe	Poids	Qté
ACURA/HONDA
14014-4	RSX 2,0L V-Tec DOHC K20 2002 up	138,99	51,80	19,81	22	525	4
14025-4	Integra LS 1,8 non V-Tec DOHC (B18A,B18B,B20B,B20Z 1990-up)	137,01	48,01	23,75	21	515	4
14026-4	Integra GSR 1,8 V-Tec DOHC (B18C 1994-up)	138,00	48,01	21,79	21	500	4
14013-4**	D16 (all) & ZC	137,01	48,01	22,81	19	525	4
AUDI
14007-4	1,8L Turbo	143,99	50,60	24,89	20	580	4
BMW
14078-6	N54B30 (2006-2016)	145,01	53,59	20,90	22	570	6
14079-6	N55/S55 (2009-up)	151,00	53,59	20,90	22	565	6
FORD
14080-4	EcoBoost 2,0L	155,85	55,04	21,84	22,5	590	4
14081-4	EcoBoost 2,3L	149,23	55,04	21,84	22,5	585	4
14017-6	BA Falcon XR6 Turbo 4,0L	153,87	56,87	25,15	22	645	6
HONDA
14012-4	1,6L V-Tec DOHC B16A 1992-up	134,37	48,01	23,75	21	535	4
14013-4**	D16 (all) & ZC	137,01	48,01	22,81	19	525	4
14025-4	CR-V 2,0L DOHC (B20B/B20Z 1996-2001)	137,01	48,01	23,75	21	515	4
14015-4	CR-V 2,4L V-Tec DOHC K24 2002-up	151,99	51,00	19,81	22	545	4
14016-4	Prelude 2,2L V-Tec DOHC H22 1992-up	143,15	51,00	23,75	22	550	4
MAZDA
14011-4	Miata B6/BP 1,6 & 1,8L	132,92	48,01	21,84	20	535	4
14030-4	Mazda Speed 36 MZR 2,3L DISI Turbo	150,55	55,02	21,82	22	610	4
14032-4*	Mazda Speed 3 MZR 2,3L DISI Turbo	150,55	55,02	21,82	22,5	610	4
15032-4	Mazda Speed 3 MZR 2.3L DISI Turbo ARP 2000	150,55	55,02	21,82	22,5	640	4
15032R6-4	Mazda Speed 3 MZR 2.3L DISI Turbo ARP Custom age 625+	150,55	55,02	21,82	22,5	640	4

MITSUBISHI
14021-4	Eclipse GS, GST, GSX & Eagle Talon Tsi 2,0 (6 Bolt 4G63, 4G63T 1990-1993.5)	149,99	48,01	28,32	21	550	4
14002-4	Eclipse GS, GST, GSX & Eagle Talon Tsi 2,0 (6 Bolt 4G63, 4G63T 1990-1993.5) Coussinet recommandé ACL 4B1146	149,99	48,01	28,32	22	550	4
14022-4*	Eclipse GST, GSX & Eagle Talon TSi 2.0 (7 Bolt 4G63, 4G63T 1993.5-1999 )Evolution VIII, IX (4G63T 2003-2006) Coussinet recommandé ACL 4B1185	149,99	48,01	26,37	22	580	4
14020-4*	Eclipse GST, GSX & Eagle Talon TSi 2.0 (7 Bolt 4G63, 4G63T 1993.5-1999 )Evolution VIII, IX (4G63T 2003-2006)	156,01	48,01	26,37	22	545	4

15022-4	Eclipse GST, GSX & Eagle Talon TSi 2.0 (7 Bolt 4G63, 4G63T 1993.5-1999) Evolution VIII, IX (4G63T 2003-2006) ARP 2000	149,99	48,01	26,37	22	635	4
15022R6-4	Eclipse GST, GSX & Eagle Talon TSi 2.0 (7 Bolt 4G63, 4G63T 1993.5-1999) Evolution VIII, IX (4G63T 2003-2006) ARP Custom age 625+	149,99	48,01	26,37	22	635	4
15020-4	Eclipse GST, GSX & Eagle Talon TSi 2.0 (7 Bolt 4G63, 4G63T 1993.5-1999) .237” / 6mm Longer Evolution VIII, IX (4G63T 2003-2006) ARP 2000 Coussinet recommandé 4B1185	156,01	48,01	26,37	22	635	4
15020R6-4	Eclipse GST, GSX & Eagle Talon TSi 2.0 (7 Bolt 4G63, 4G63T 1993.5-1999) .237” / 6mm Longer Evolution VIII, IX (4G63T 2003-2006) ARP Custom age 625+ Coussinet recommandé 4B1185	156,01	48,01	26,37	22	635	4
14029-4*	EVO X 4B11T (2008-Up)	143,66	54,99	21,84	23	353	4
15029-4	EVO X 4B11T (2008-Up) ARP 2000	143,66	54,99	21,84	23	620	4
15029R6-4	EVO X 4B11T (2008-Up) ARP Custom age 625+	143,66	54,99	21,84	23	620	4
NISSAN
14023-4	2.0 SR20DE, SR20DET (1991-2002 )	136,27	51,00	22,86	22	505	4
14006-4	KA24E (1989-1990), KA24DE (1991-1998), 240SX	164,97	52,98	24,71	21	615	4
14000-6	Patrol 4.8 TB48	163,45	59,99	32,77	23	820	6
14028-6	RB25DE(T), RB26DETT (Stock 21mm pin)	121,49	51,00	21,77	21	490	6
14018-6	RB30E/T	152,27	53,01	21,74	21	610	6
14019-6	VQ35DE(T) (2002-Up Altima/Maxima and 2003-Up 350Z)	144,27	54,99	20,83	22	525	6
subaru
14024-4*	WRX EJ205	130,48	54,99	21,34	23	555	4
14024-4*	Sti EJ257	130,48	54,99	21,34	23	555	4
15084-4	FA20 BRZ 2.0L 2013-Up ARP 2000	129,29	53,01	21,41	22	605	4
14024-4*	WRX 2015-Up ARP 2000	129,29	53,01	21,41	22	605	4
15084R6-4	FA20 BRZ 2.0L 2013-Up ARP Custom age 625+	129,29	53,01	21,41	22	605	4
15084R6-4	WRX 2015-Up ARP Custom age 625+	129,29	53,01	21,41	22	605	4
15024-4	WRX EJ205 ARP Custom age 625+	130,48	54,99	21,34	23	575	4
15024-4	Sti EJ257 ARP 2000	130,48	54,99	21,34	23	575	4
15024R6-4	WRX EJ205 ARP Custom age 625+	130,48	54,99	21,34	23	575	4
15024R6-4	Sti EJ257 ARP Custom age 625+	130,48	54,99	21,34	23	575	4
15036-4	WRX EJ205 ARP 2000	132,49	54,99	21,34	23	580	4
15036-4	Sti EJ257 ARP 2000	132,49	54,99	21,34	23	580	4
15036R6-4	WRX EJ205 ARP Custom age 625+	132,49	54,99	21,34	23	580	4
15036R6-4	Sti EJ257 ARP Custom age 625+	132,49	54,99	21,34	23	580	4
TOYOTA
14008-4	Celica 1986-1999,MR2 1990-1999 3S-GTE DOHC	137,87	51,00	26,80	22	565	4
14005-6	Land Cruiser 4.5 1FZ-FE (1993-1998)	153,95	60,55	27,84	26	800	6
14027-6*	Supra 3.0 2JZG (1993-1998)	141,99	55,04	25,78	22	605	6
15084-4	Scion FR-S 2.0L ARP 2000	129,29	53,01	21,41	22	605	4
15084R6-4	Scion FR-S 2.0L ARP Custom age 625+	129,29	53,01	21,46	22	605	4
15027-6	Supra 3.0 2JZG (1993-1998) ARP 2000	141,99	55,04	25,78	22	645	6
15027R6-6	Supra 3.0 2JZG (1993-1998)ARP Custom age 625+	141,99	55,04	25,78	22	645	6
VOLKSWAGEN
14007-4	1.8L Turbo	143,99	50,60	24,89	20	580	4
