SPÉCIFICITÉS

GÉNÉRAL

Plage de température: AECQ100 GRADE 1 (-40 à +125 °C)

CPU: 32 bits automobile, 90 MIPS

Protection contre l’inversion de polarité: Oui, interne

Tension de fonctionnement: 6–22V, immunité aux transitoires conforme à la norme ISO 7637

Boîtier: IP65, boîtier CNC en aluminium usiné

Dimensions(mm) et poids(g): 177 × 84 × 46,1mm, 360g

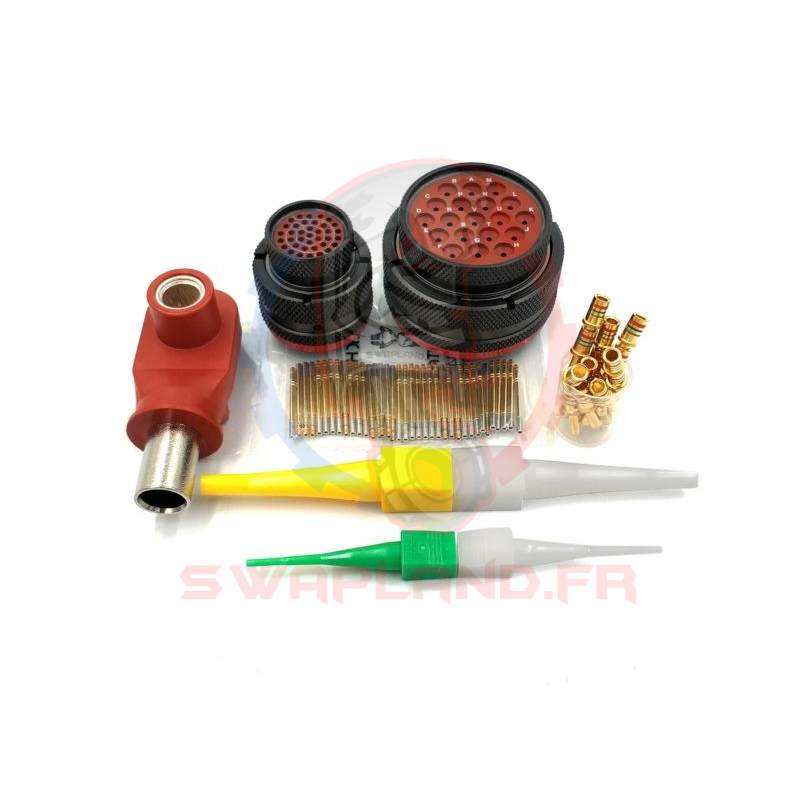

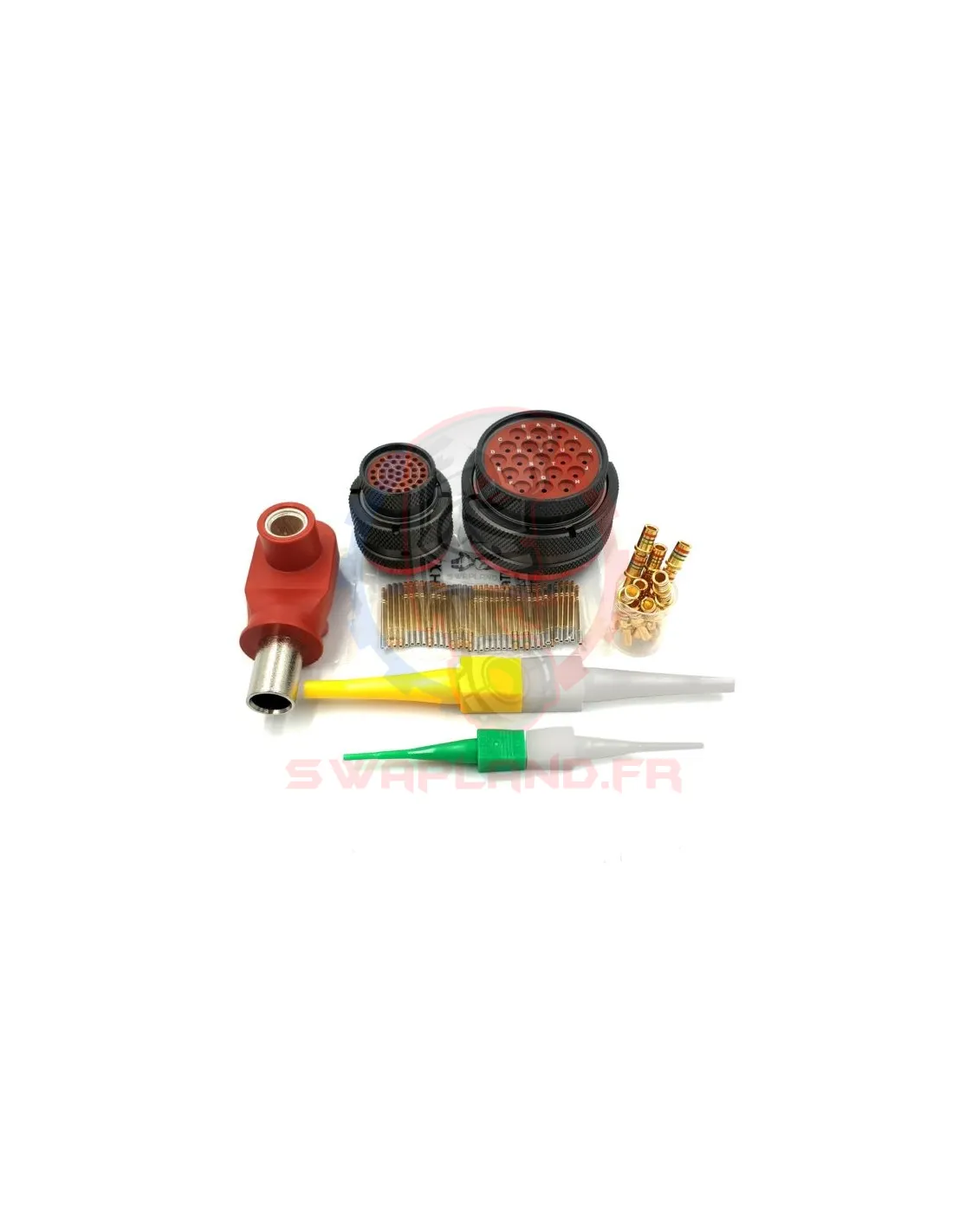

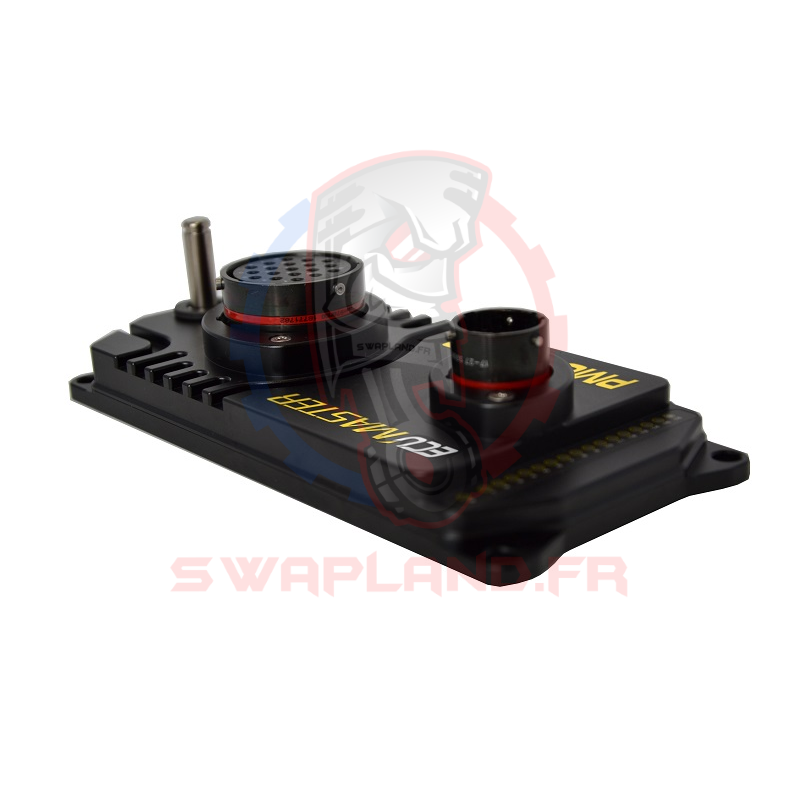

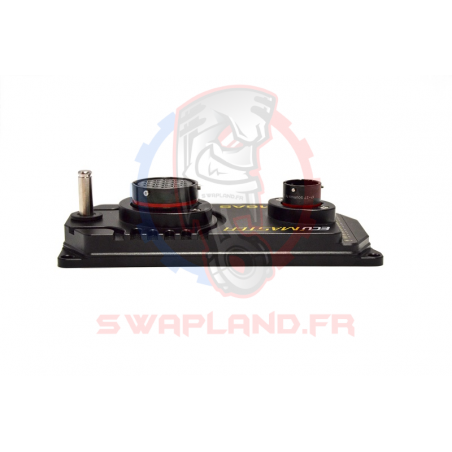

Connecteurs:

1 × AS shell taille 24, 19 × 12 AWG

1 × AS shell taille 14, 37 × 22 AWG

1 × borne batterie RADLOK 8 mm

Communication PC: CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER)

SORTIES (OUTPUTS)

Sorties forte intensité: 14 × 25 A (continu), 2 × 40 A (continu) avec protection contre les surintensités et la surchauffe.

Les sorties peuvent être couplées afin d’augmenter la capacité de courant continu.

Le courant et la tension sont mesurés individuellement pour chaque sortie.

Sorties côté masse (Low side): 6 × 1A (13A pic) avec arrêt thermique en surcharge

Courant total de sortie: 200 A en continu (avec connecteur RLO0801-50RE, câble 50 mm²)

Pas de contrôle du courant de sortie: 100 mA

Sortie essuie-glaces: Sortie dédiée avec fonction de freinage des essuie-glaces

+5V Sortie 5V surveillée, 500 mA pour l’alimentation de capteurs externes

ENTRÉES (INPUTS)

Entrées analogiques: 16 entrées, résolution 10 bits, 0–5V (protégées), avec 10k Ohm pull-up et pull-down internes sélectionnables par logiciel

Claviers CAN:

2 × claviers Ecumaster (4, 6, 8 ou 12 touches)

1 × MoTeC/RaceGrade, 1 × Grayhill

AUTRES

Indication de l’état des sorties: 16 LED bicolores

Accéléromètre / Gyroscope: Accéléromètre 3D avec gyroscope 3D pour l’enregistrement des données et la détection de crash

Horloge temps réel: Oui, supercondensateur pour alimentation de secours (jusqu’à 3 jours)

CAN BUS

Interface CAN: 2 × CAN 2.0 A/B (125, 250, 500, 1000 kbps)

Flux d’entrées/sorties: Défini par l’utilisateur avec masquage de bits, jusqu’à 100 messages d’entrée

ENREGISTREMENT (LOGGING)

Mémoire de données: 256 Mb (environ 3 heures d’enregistrement à bande passante maximale)

Fréquence d’enregistrement: Variable, définie par canal, jusqu’à 500 Hz

Enregistrement vers PC: Oui

FONCTIONS

Opérateurs logiques: AND, OR, NOT, XOR, >, <, ≥, ≤, ==, isTrue, isFalse, Toggle, Flash, Pulse

Nombre de fonctions: 100

Nombre d’opérations: 250

Fréquence de mise à jour: 500 Hz

Fonctions spéciales: Essuie-glaces, voyants / indicateurs
